2 - Activité : Bouton Poussoir niv 2
I - Problématique
Attendues de fin de cycle et les compétences travaillées
Utiliser une modélisation et simuler le comportement d'un objet | |
|---|---|
Utiliser une modélisation pour comprendre, formaliser, partager, construire, investiguer, prouver. | |
Simuler numériquement la structure et/ou le comportement d'un objet. Interpréter le comportement de l'objet technique et le communiquer en argumentant. | x |
Écrire, mettre au point et exécuter un programme | |
Analyser le comportement attendu d'un système réel et décomposer le problème posé en sous-problèmes afin de structurer un programme de commande. | x |
Écrire, mettre au point (tester, corriger) et exécuter un programme commandant un système réel et vérifier le comportement attendu. | x |
Écrire un programme dans lequel des actions sont déclenchées par des événements extérieurs. | x |
1 - Matériel et Organisation de l'îlot.
| Matériel : |
| Objectif : |
|---|---|---|---|
- - | Simuler le fonctionnement d'une lampe | ||
| Informatique : |
| Situation déclenchante : |
-
- | Vous allez devoir concevoir l'éclairage automatique de votre chambre. On va simuler le comportement du système et apprendre à programmer la carte Arduino | ||
| Organisation du groupe : |
| Reformulation : |
|
4 - Activité
Algorithme du programme : . Le système doit se comporter de la façon suivante. Si on appuie sur le bouton poussoir Alors -Si la diode était allumée - -Alors elle doit s'éteindre et on attend 1 seconde, - -Sinon elle doit s'allumer et on attend 1 seconde. |
Attention : Travail à Faire
1 | |
|---|---|
2 | Ouvrir le circuit que vous avez créé lors de la séance précédente. |
3 | Cliquer sur code |

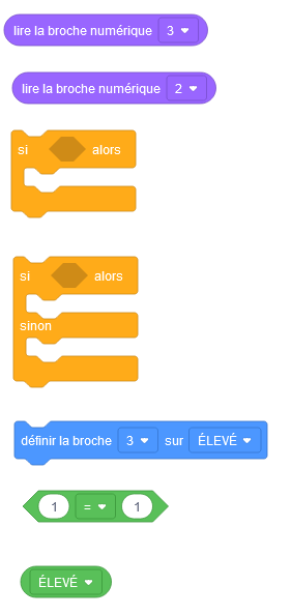

4 | Cliquer sur Blocs et sélectionner Blocs (et non texte) pour commencer votre programmation |
5 | Reprogrammer le circuit afin que son comportement corresponde à ce qui est décrit dans le diagramme d'activité ci-dessous. |
6 | Testez votre programme en lançant la simulation |
Si vous n'avez pas réussi à créer le circuit lors de la séance précédente,
1 | |
|---|---|
2 | Cliquer ensuite sur ce lien ( https://www.tinkercad.com/things/9BAquc7NIpX ) pour ouvrir le fichier "bouton poussoir boigne" puis sur Copier et Editer[1] |
3 | Renommez votre projet en "bouton poussoir seance2". Pour cela cliquer en haut à gauche sur le nom du circuit |
Fondamental : Méthode - Aide

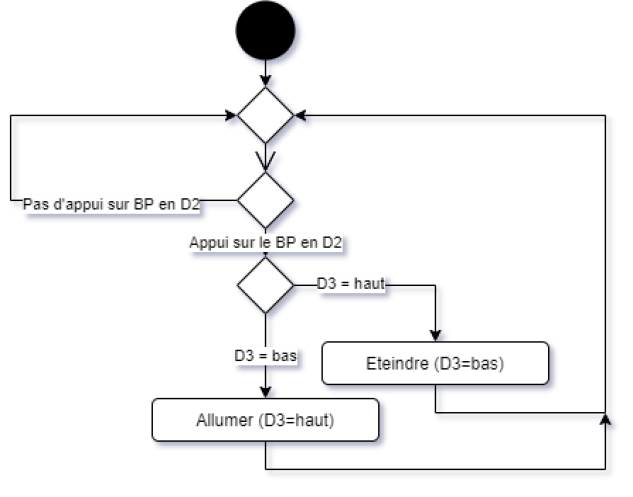

Diagramme d'activité du programme |
|
|---|---|
|
Remarque :
On peut légèrement simplifier le programme en ne mettant qu'une seule temporisation sur la boucle de rétroaction. Cette temporisation permet de donner de la stabilité au système.
