Recenser les Fonctions de service et de contraintes appliquées à la toiture [3 : Réalisation du toit de l'immeuble., Niveau : 5e]

Recenser les Fonctions de service et de contraintes appliquées à la toiture

Attendues de fin de cycle et les compétences travaillées

Imaginer des solutions en réponse aux besoins, matérialiser une idée en intégrant une dimension design
Identifier les conditions, contraintes (normes et règlements) et ressources correspondantes, qualifier et quantifier simplement les performances d'un objet technique existant ou à créer.	x
Exprimer sa pensée à l'aide d'outils de description adaptés
Exprimer sa pensée à l'aide d'outils de description adaptés : croquis, schémas, graphes, diagrammes, tableaux.	x

1 - Matériel et Organisation de l'îlot.

	Matériel :		Objectif :
	- -		Identifier les contraintes appliquées à la toiture de l'immeuble
	Informatique :		Situation déclenchante :
	-cahier des chargesSysML.pdf [pdf] -		Vous allez devoir concevoir la structure de la toiture de l'immeuble. Sur cette structure vous allez devoir poser des panneaux photovoltaïques. De quels éléments extérieurs allez vous devoir tenir compte pour dimensionner correctement votre structure afin qu'elle ne s'effondre pas ?
	Organisation du groupe :		Reformulation :
	: Coopératif

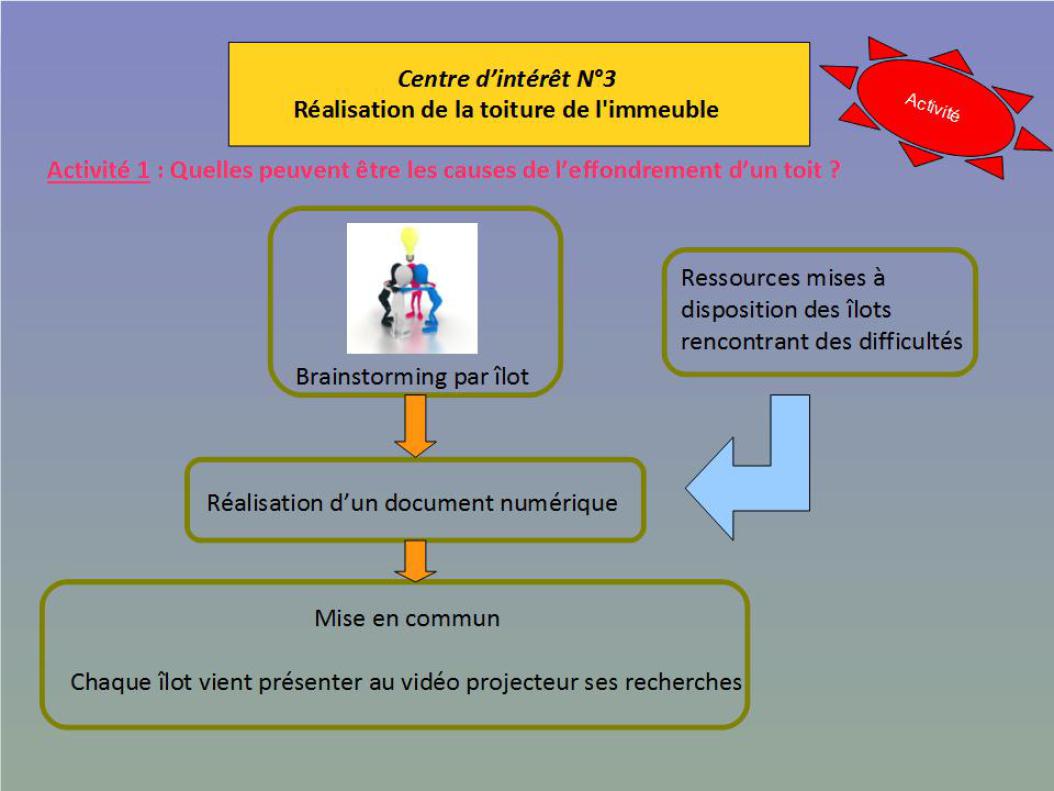

1-Séance 1 - Activité

2 - Résolution du problème

Coup de pouce :

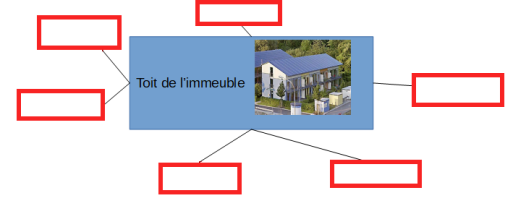

2.1 - Diagramme de contexte

Définition : Diagramme de contexte

Le diagramme de contexte permet d'identifier tous les éléments extérieurs qui vont avoir un lien et une importance sur le système que je dois créer. Comme concepteur du système je vais être obligé de tenir compte de ces éléments.

Attention : Travail à Faire

1	Ouvrir le fichier -cahier des chargesSysML.pdf [pdf]
2	Compléter le diagramme de contexte de notre système.

2.2 - Diagramme des cas d'utilisation

Définition : Diagramme des cas d'utilisation

Le diagramme des cas d'utilisation permet de préciser pour chaque phase d'utilisation du système les fonctions de service et les fonctions de contraintes liées au contexte dans lequel se trouve le système

Attention : Travail à Faire

3	Compléter le diagramme des cas d'utilisation

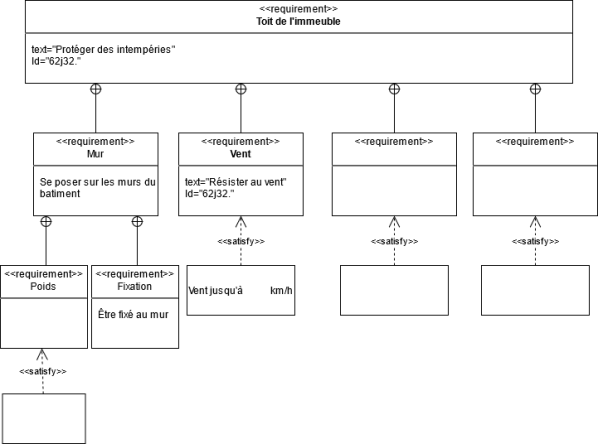

2.3 - Diagramme des exigences

Définition : Diagramme des cas des exigences

Le diagramme des exigences permet de préciser à partir de quel niveau je serai satisfait de la manière dont le système traite chacune des fonctions.

Attention : Travail à Faire

4	Compléter le diagramme des exigences Le toit doit résister aux vents : Le toit doit résister à la neige : Le toit doit résister à la pluie : La pente minimale de toit doit être de 40° dans notre région. La masse totale de la toiture ne devra pas dépasser 100 tonnes Le toit devra recevoir des panneaux photovoltaïques sur une surface de 180 m² La contrainte exercée par la neige s'exprime en kN/m² (kiloNewton par mètre carré) 1 kN/m² revient à appliquer une masse de 100 kg sur un m² de toiture.

Compléter le diagramme des exigences

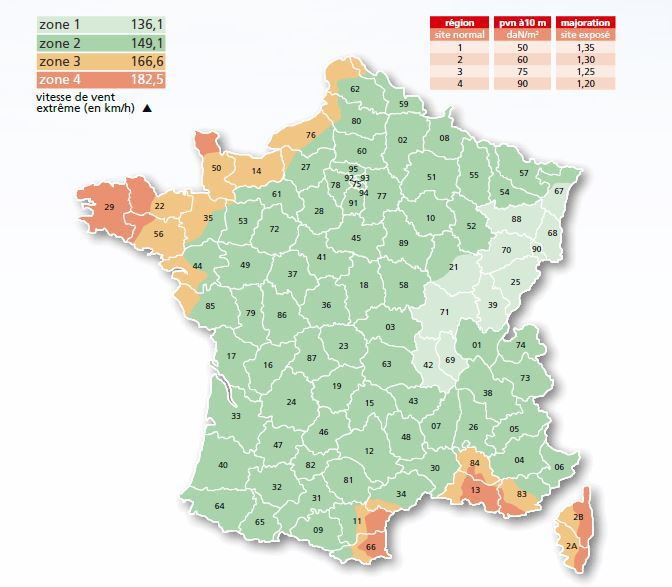

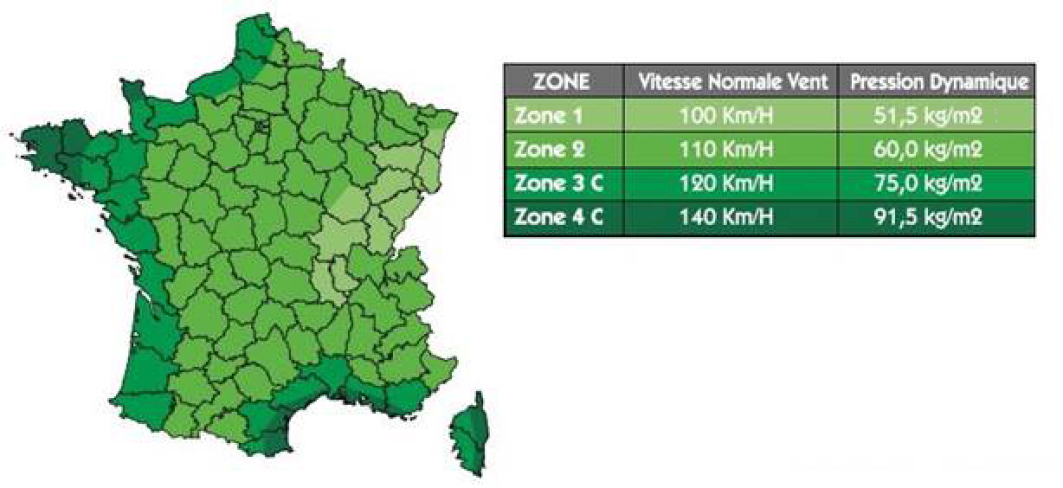

Le toit doit résister aux vents :

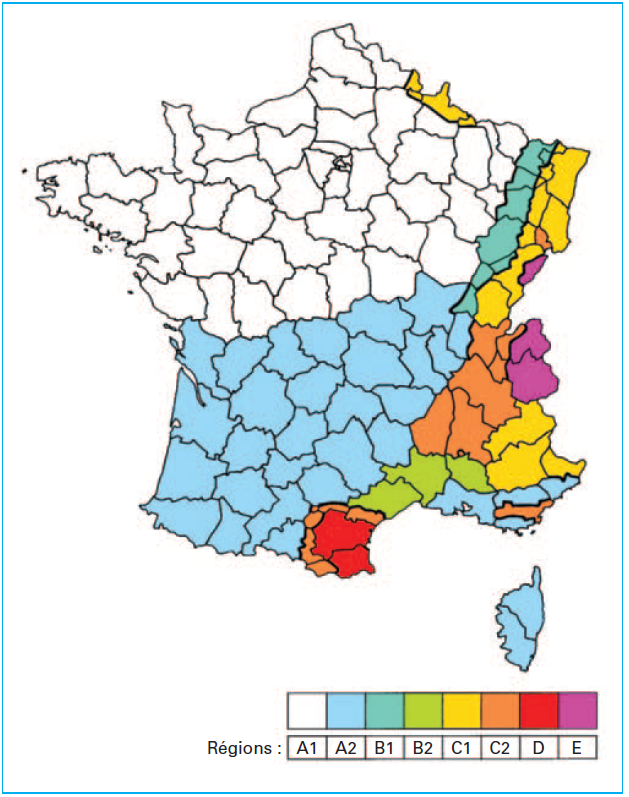

Le toit doit résister à la neige :
Le toit doit résister à la pluie : La pente minimale de toit doit être de 40° dans notre région.
La masse totale de la toiture ne devra pas dépasser 100 tonnes
Le toit devra recevoir des panneaux photovoltaïques sur une surface de 180 m²

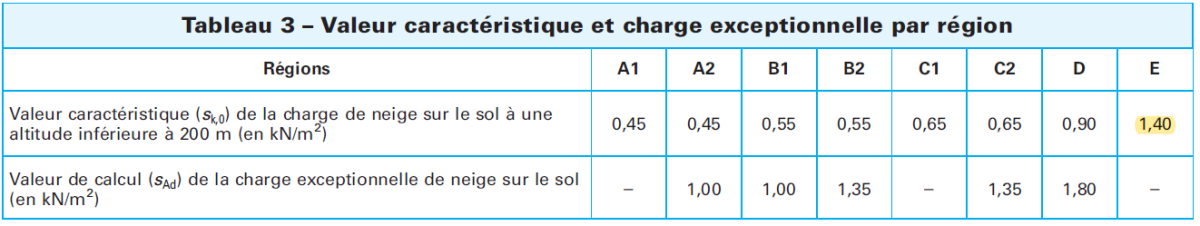

La contrainte exercée par la neige s'exprime en kN/m² (kiloNewton par mètre carré) 1 kN/m² revient à appliquer une masse de 100 kg sur un m² de toiture.

1.3 Mise en commun

Kahoot

Toutes les équipes passent projeter au tableau les résultats de leurs recherches.
