Activité 2 - Création de la maquette en balsa
Attendues de fin de cycle et les compétences travaillées
Réaliser, de manière collaborative, le prototype d'un objet communicant | |
|---|---|
Réaliser, de manière collaborative, le prototype d'un objet pour valider une solution. | x |
Analyser le fonctionnement et la structure d'un objet. | |
Respecter une procédure de travail garantissant un résultat en respectant les règles de sécurité et d'utilisation des outils mis à disposition. | x |
1 - Matériel et Organisation de l'îlot.
| Matériel : |
| Objectif : |
|---|---|---|---|
Feuille A3 ; Crayon à papier ; Gomme ; Règle ; Rapporteur ; Balsa ; Colle à bois ; Cisaille | Fabriquer la toiture de l'immeuble en balsa | ||
| Informatique : |
| Situation déclenchante : |
Comment rendre la structure du toit résistante et légère ? | |||
| Organisation du groupe : |
| Reformulation : |
|
3 -Travail à Faire
Attention : Travail à Faire
Dessin de l'épure Réaliser une maquette en balsa à l'échelle 1/35 de la structure de la toiture de l'immeuble. Cette maquette doit pouvoir venir se poser au dessus de la maquette en plastique de l'immeuble. | |
|---|---|

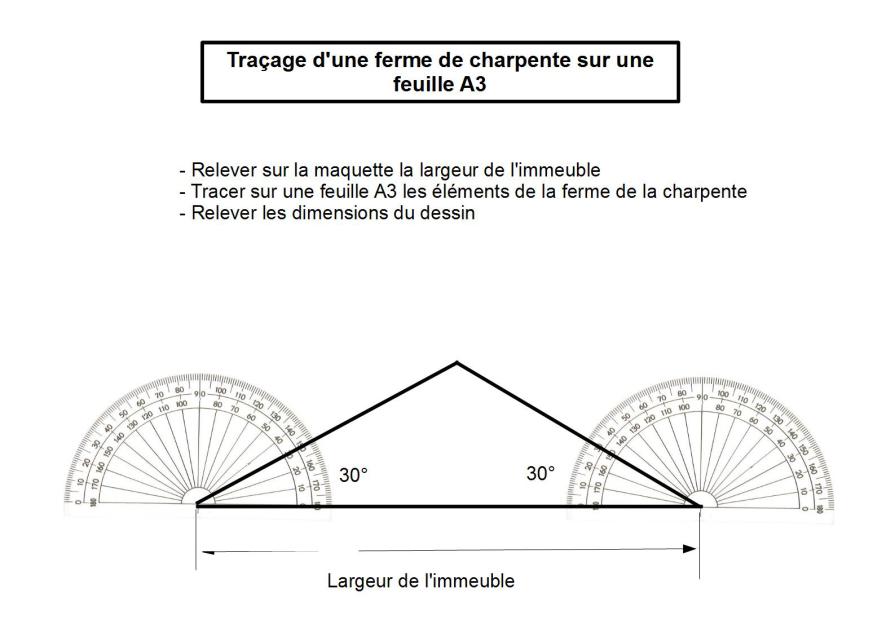

1 | Dessiner sur une feuille A3 la structure de la ferme en prenant pour largeur celle de l'immeuble et en faisant des pans de toit inclinés à 30°. Cette feuille vous servira d'épure.[1]
|
Construction de la maquette en balsa
| |
2 | Découper les morceaux de balsa aux bonnes dimensions (celle relevées sur votre dessin) à l'aide de la cisaille |
3 | Coller les morceaux de charpente à la colle à bois |
4 | Tester la résistance de votre structure en appuyant dessus, vous la modifierez en cas de nécessite afin d'obtenir la structure la plus résistante et la plus légère possible. (meilleur rapport poids/résistance) |

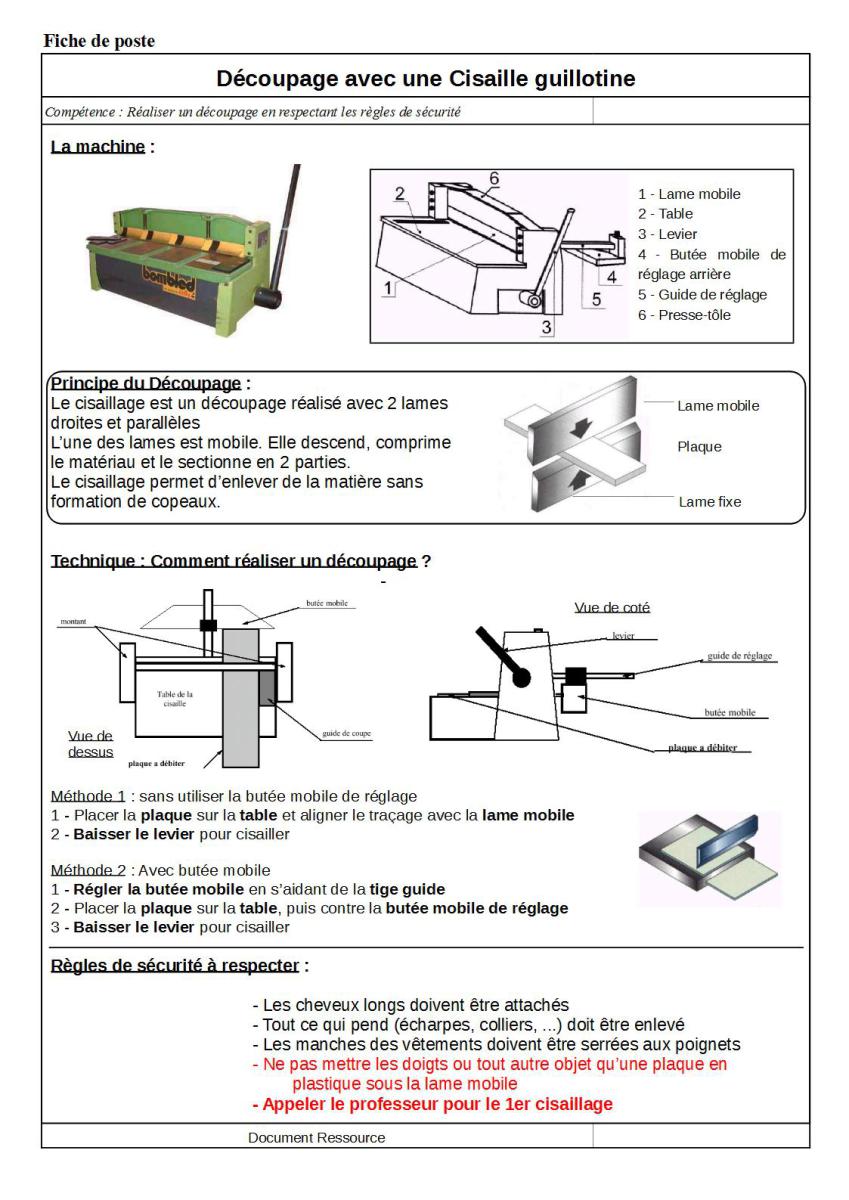

CONSIGNES DE SECURITE
