Diagramme FAST
I - Problématique
Attendues de fin de cycle et les compétences travaillées
Exprimer sa pensée à l'aide d'outils de description adaptés | |
|---|---|
Exprimer sa pensée à l'aide d'outils de description adaptés : croquis, schémas, graphes, diagrammes, tableaux. | x |
Lire, utiliser et produire, à l'aide d'outils de représentation numérique, des choix de solutions sous forme de dessins ou de schémas. | x |
Analyser le fonctionnement et la structure d'un objet. | |
Associer des solutions techniques à des fonctions. | x |
1 - Matériel et Organisation de l'îlot.
| Matériel : |
| Objectif : |
|---|---|---|---|
- - | Identifier pour chaque fonction technique la ou les solutions techniques retenues | ||
| Informatique : |
| Situation déclenchante : |
| |||
| Organisation du groupe : |
| Reformulation : |
|
4 - Activité
Définition : Schéma de fonctionnement du système
Attention : Travail à Faire
1 - Rédiger le diagramme FAST |
| |
|---|---|---|
1.1 -Charger fichiers | Ouvrir l'application Télécharger et ouvrir le fichier d'activité |
|
1.2 - Diagramme FAST | Enregistrer le fichier DiagrammeFAST.drawio. Le fichier se trouve maintenant dans "téléchargement". A partir de draw.io ouvrir le fichier. - Compléter le diagramme FAST • Établir la fonction d'usage. • Rédiger les fonctions de service • Lister les fonctions techniques |
|
1.3 - | Rechercher les solutions techniques et compléter la partie Solution de votre diagramme FAST | |
2 - Compte rendu | ||
2.1 | Exporter les diagrammes draw.io au format png et les coller sur votre compte rendu |
|
2.2 | Expliquer le principe de fonctionnement d'une de vos solutions pour acquérir l'information | |
2.3 | Enregistrer votre travail | |
2.4 | Imprimer votre travail sur l'imprimante MPC 300 Techno - Recto Verso | |

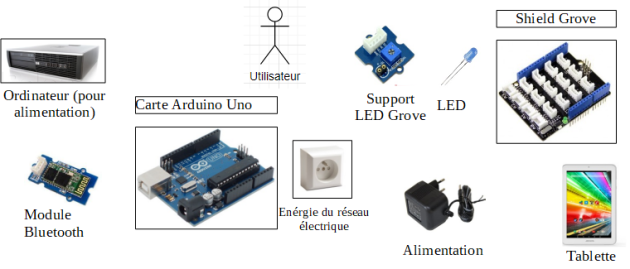

Fondamental : Éléments du système
