2.2 - Modélisation sous SolidWorks

I - Problématique

Attendues de fin de cycle et les compétences travaillées

Analyser le fonctionnement et la structure d'un objet.

Décrire, en utilisant les outils et langages de descriptions adaptés, le fonctionnement, la structure et le comportement des objets.

x

Utiliser une modélisation et simuler le comportement d'un objet

Utiliser une modélisation pour comprendre, formaliser, partager, construire, investiguer, prouver.

x

Simuler numériquement la structure et/ou le comportement d'un objet. Interpréter le comportement de l'objet technique et le communiquer en argumentant.

x

1 - Matériel et Organisation de l'îlot.

Matériel :

Objectif :

-

-

Comment modéliser numériquement votre chambre et votre système d'éclairage ?

Informatique :

Situation déclenchante :

-

 :

Fichiers Système PICAXE : Maquettes composants.zip [zip] ;

Fichiers Système ARDUINO : Fichiers pour la carte Arduino (cliquer)

Vous devez présenter à vos parents comment vous allez intégrer dans votre chambre le système d'éclairage automatisé.

Organisation du groupe :

Reformulation :

 : Collaboratif

1 - Modélisation de la chambre sous SolidWorks

AttentionTravail à Faire

1 - Tutoriel : Créer un cube

Méthode

1.1 - Ouvrir solidworks

Ouvrir le logiciel:

1.2 - Tutoriel SolidWorks :

Esquisse du cube

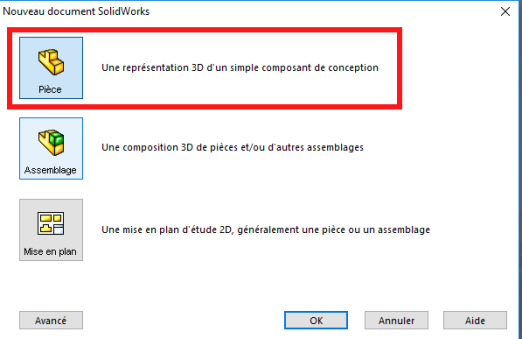

Créer une nouvelle pièce (Fichier- nouveau - Pièce)

Créer l'esquisse du cube en suivant le tutoriel ci contre

Esquisse : Plan d'esquisse : Plan de face

Dessiner un rectangle quelconque en partant du point d'origine

Cotation intelligente. Coter les deux côtés du rectangle. Dimension 100 mm

1.3 - Extrusion du cube

Créer l'extrusion du cube

Fonction :

  • Base - Bossage - Extrusion

  • Dimension 100 mm puis valider

2 - Dessin de votre chambre

2.1 - Dessiner la chambre

Créer une nouvelle pièce (Fichier- nouveau - Pièce)

À l'aide du tutoriel ci-dessous, réalisez le modèle SolidWorks de la chambre telle que vous la souhaitez.

  1. Modéliser les murs, fenêtres, portes ...de votre chambre. (dessiner à l'échelle 1/10 : 1m = 100 mm)

[1] Enregistrer votre travail

3 - Assembler les cartes électroniques à votre chambre

3.1 - Créer un nouvel assemblage

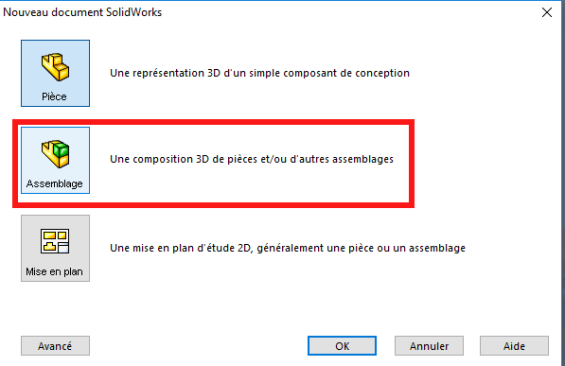

Créer un nouvel assemblage (Fichier - Nouveau-Assemblage)

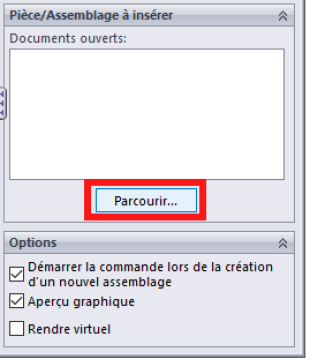

Ouvrir le fichier qui correspond à la maquette de votre chambre que vous avez modélisée à l'étape 2.

3.2 - Assemblage des composants

: Fichiers pour la carte Arduino (cliquer) )

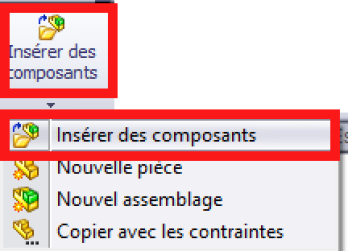

1 - Insérer sur votre modèle numérique les capteurs, contacteurs, modules commande, actionneurs...que vous avez utilisé.

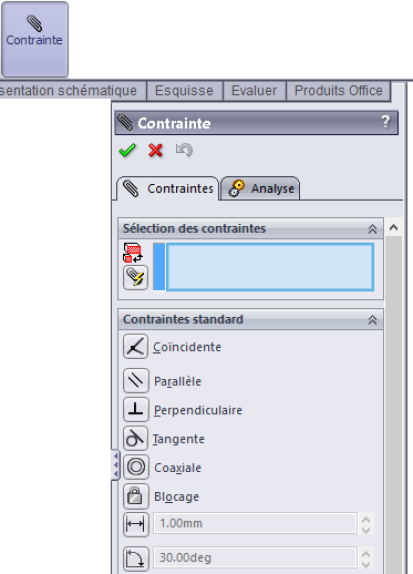

2 - Positionnez les correctement en appliquant des contraintes.

  • Tutoriels SolidWorks Assemblage de composants à suivre

attention Permet de retourner un composant

4 - Compte rendu

4.1 - Compte rendu

SW.pdf [pdf]

  • Télécharger le fichier ci-contre

    Faites une capture d'écran du travail réalisé et compléter le tableau en bas de la page

4.2

[2] Enregistrer votre travail

4.3

[3]Imprimer votre travail sur l'imprimante MPC 300 Techno

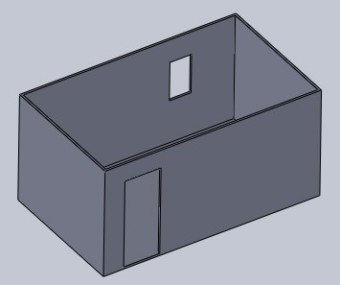

Ce modèle de chambre est mis par défaut pour les groupes ayant des difficultés.

chambre [maquette numérique]
lit [maquette numérique]
