2 - Visualiser les signaux avec Autologger [Séquence 4 : Acquérir et traiter l'information dans un système domotique : L'éclairage Automatisé de ma chambre, Niveau : 4e]

2 - Visualiser les signaux avec Autologger

Analyser le fonctionnement et la structure d'un objet.
Respecter une procédure de travail garantissant un résultat en respectant les règles de sécurité et d'utilisation des outils mis à disposition.	x
Identifier le(s) matériau(x), les flux d'énergie et d'information sur un objet et décrire les transformations qui s'opèrent.	x

	Matériel :		Objectif :
	-Module de commande Autoprog et les différents capteurs (bouton poussoir ; température, mouvement...). -		Visualiser les flux d'information dans un système.
	Informatique :		Situation déclenchante :
	:compte rendu 1.odt [odt] : Autologger (logiciel d'acquisition de données)		Comment les différents composants du système font-ils pour échanger de l'information entre eux ?
	Organisation du groupe :		Reformulation :
	: Collaboratif

	Tâche	Méthode
1 :compte rendu 1.odt [odt]	Ouvrir le fichier de compte rendu
1 - Câbler et connecter le système

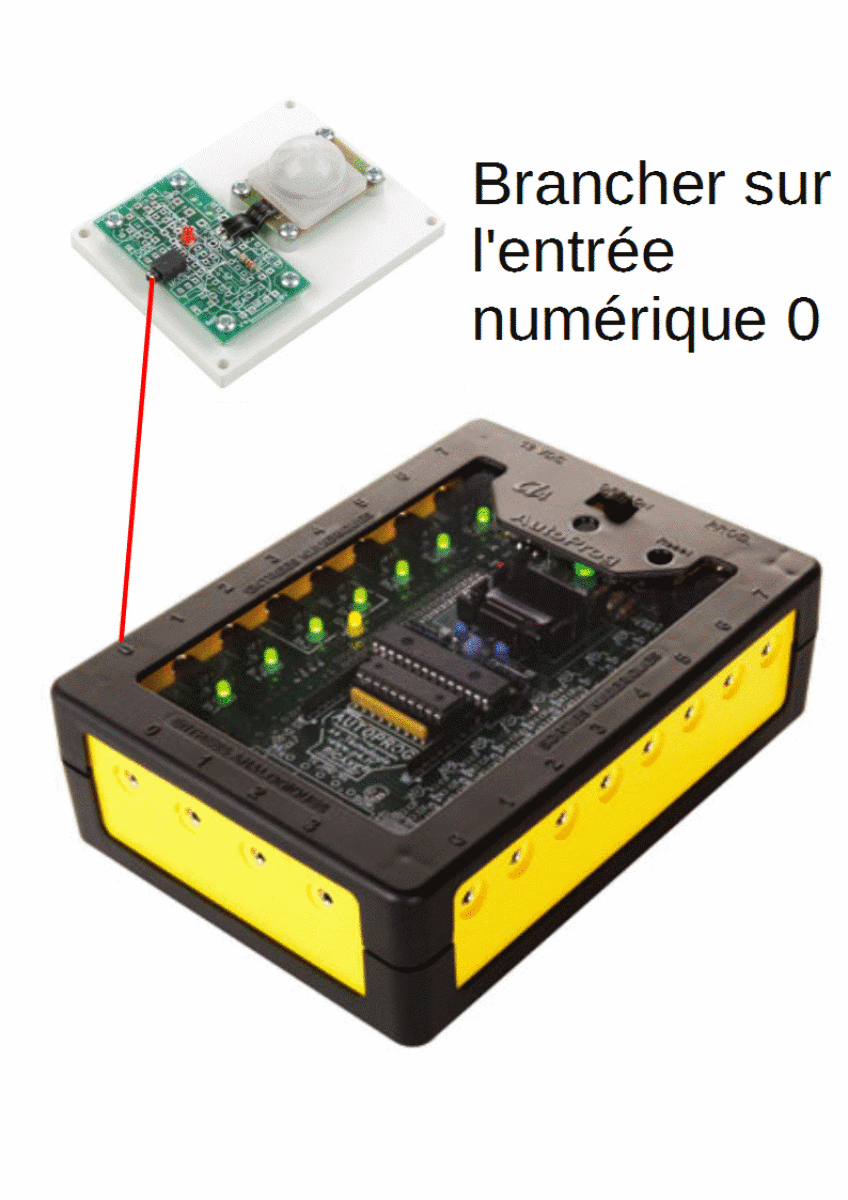

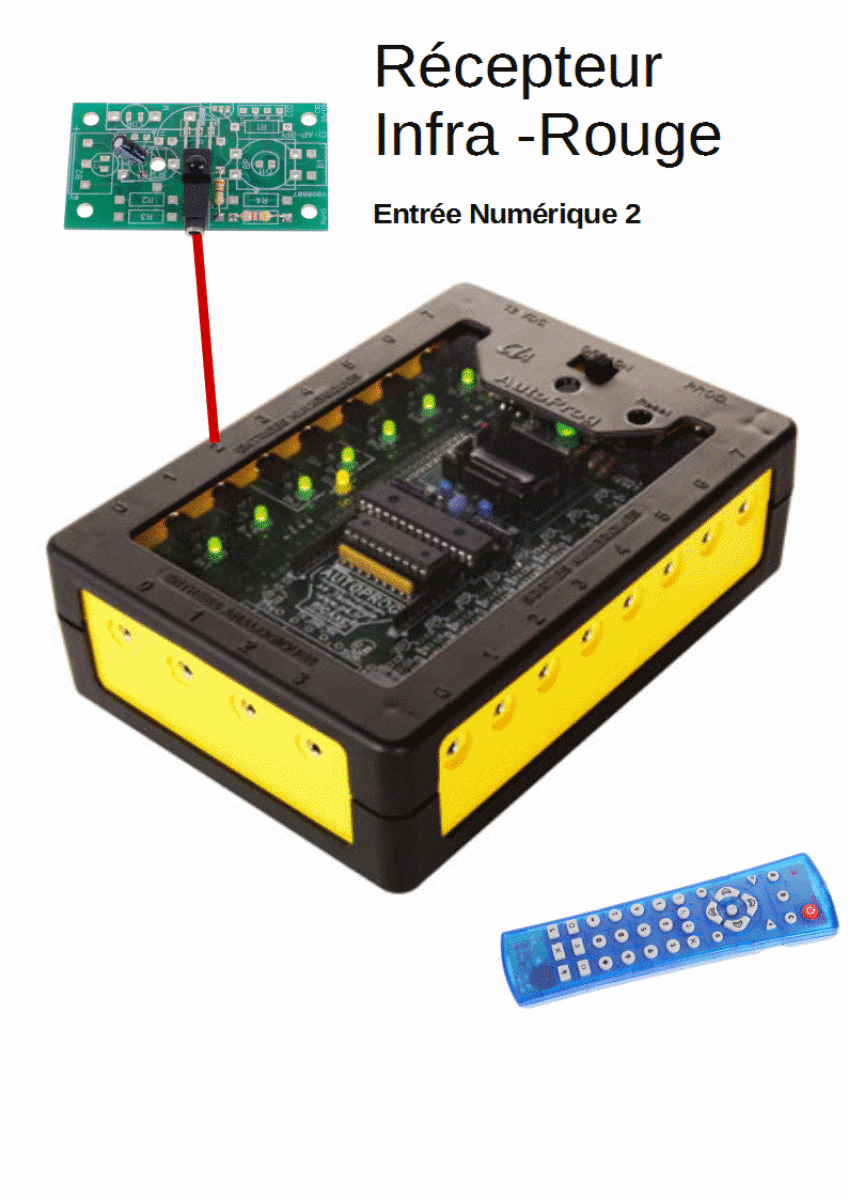

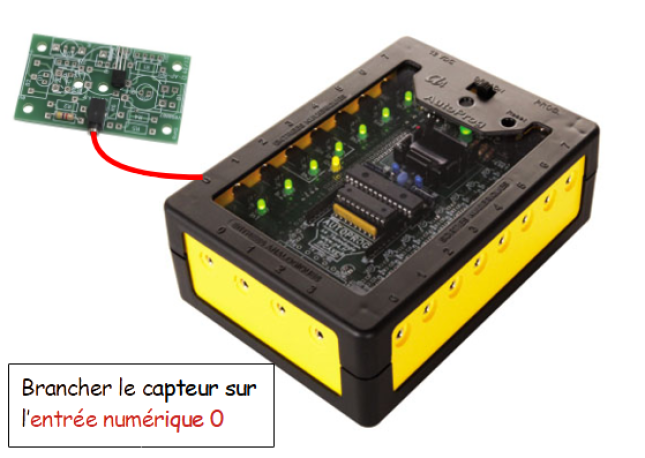

1.1	Connecter le capteur de lumière en suivant le schéma de Branchement (tableau en dessous)
1.2	Connecter le boitier autoprog à l'ordinateur	^[1]

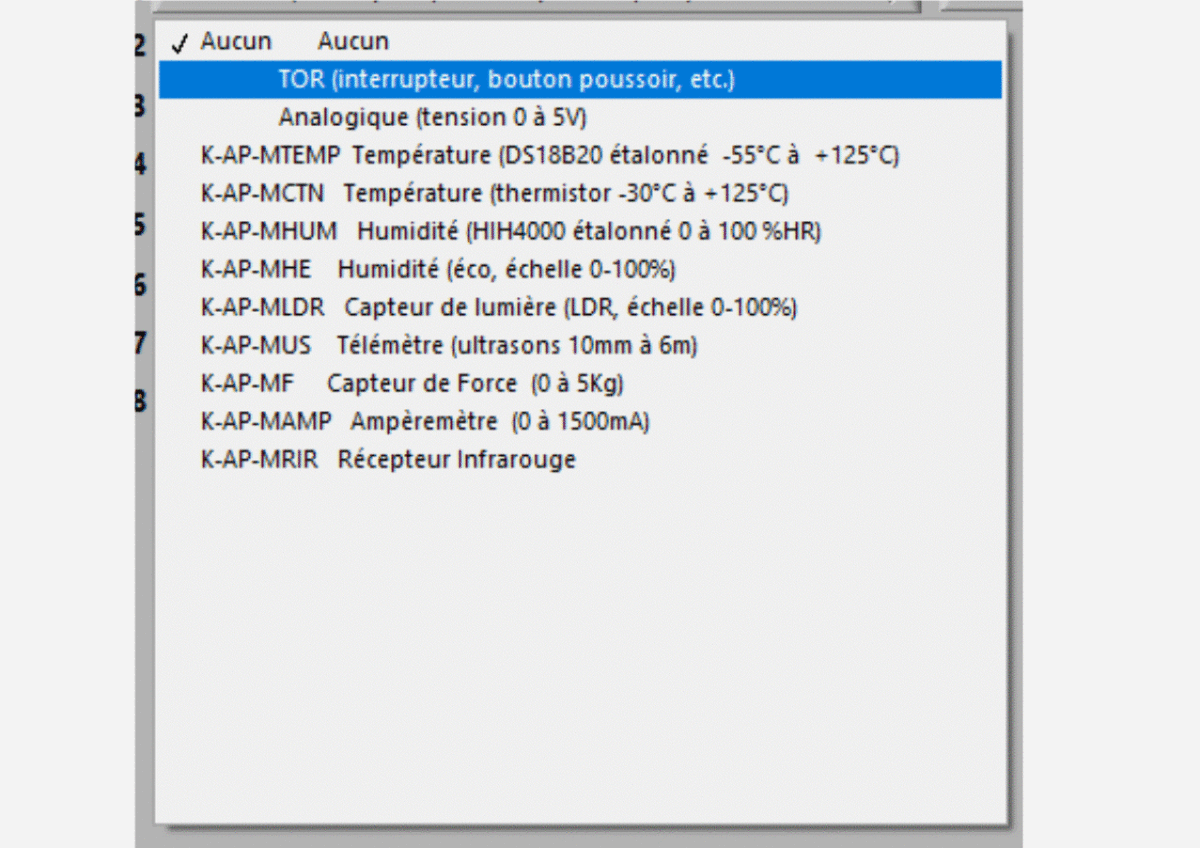

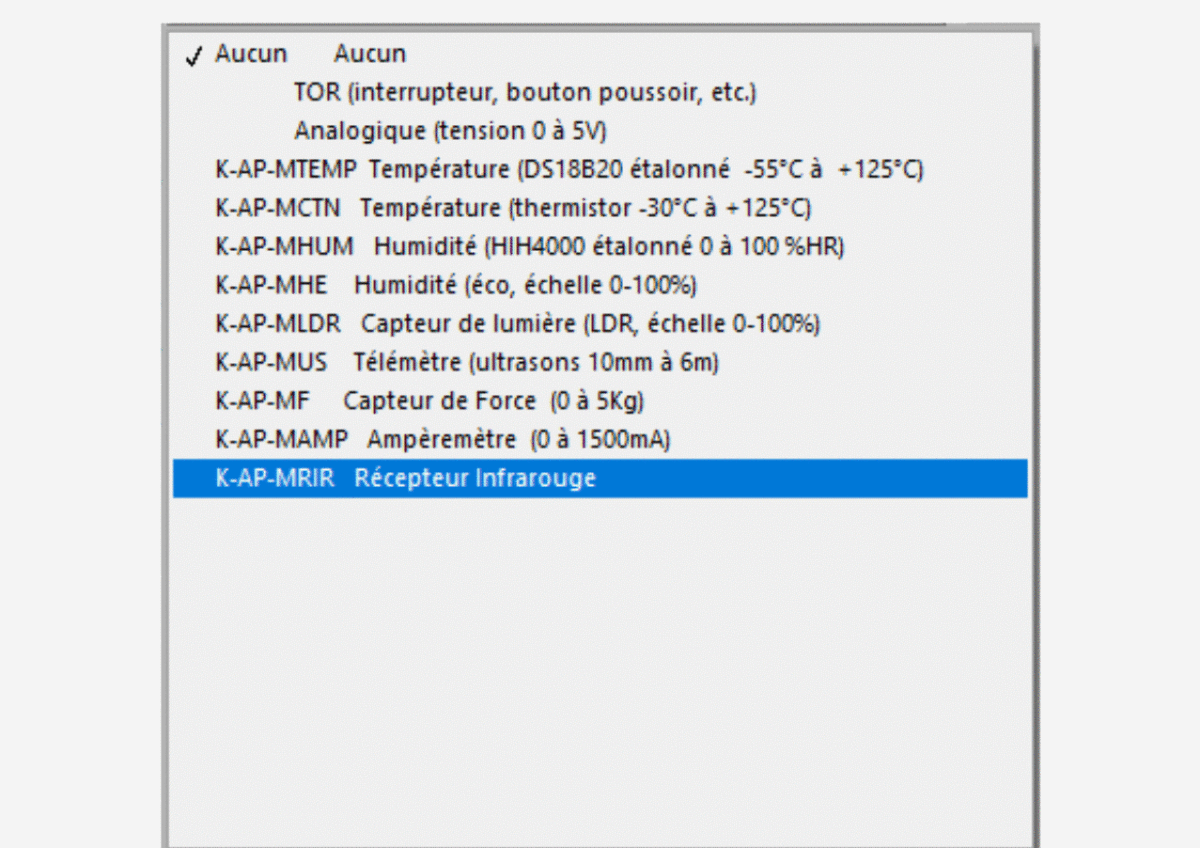

1.3	Ouvrir le logiciel Autologger( - technologie - ) Configurer Autologger de la façon suivante en suivant le tutoriel
2 - Résultats et compte rendu

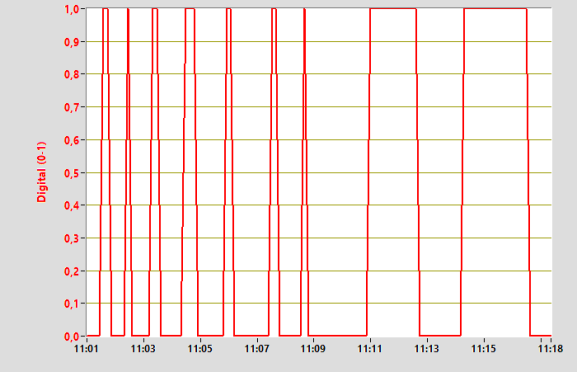

2.1	Visualiser le signal émis par le capteur Faire une copie d'écran Coller et rogner l'image du signal dans votre compte rendu : Forme d'un signal [pdf]	copie d'écran
2.2	Recommencer les étapes précédentes avec les autres capteurs-contacteurs.
2.3	^[2] Enregistrer votre travail
2.4	^[3]Imprimer votre travail sur l'imprimante MPC 300 Techno - Recto Verso
