Fabrication des pièces

Méthode

Tâches

Méthode

1 - Découpage du brut

1

Tracer le brut sur la plaque de plastique

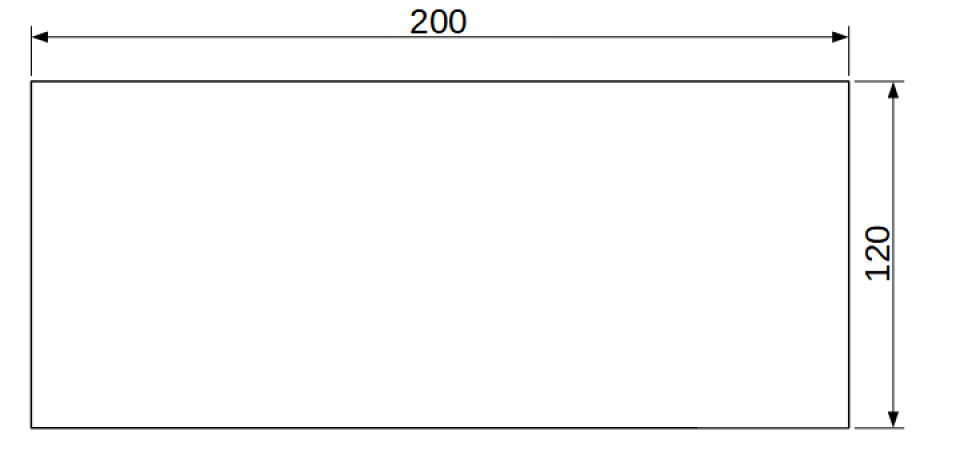

  • a. Tracer les dimensions de la pièce brut sur le matériau données par le professeur (120 x 200)

2

Découpage du brut :

  • a. Lire la fiche de sécurité de la scie circulaire Varga : scie_securite

  • b. Découper la pièce brute

  • c. Placer du scotch double face sur un face de la pièce brute (de préférence à l'opposé de la couche de protection de la plaque).

2 - Fraisage des pièces

1

a. Lire la fiche de sécurité : Docs_mach_MOCN

b. Réaliser la mise en position de la pièce brute dans la Fraiseuse à commande numérique.

2

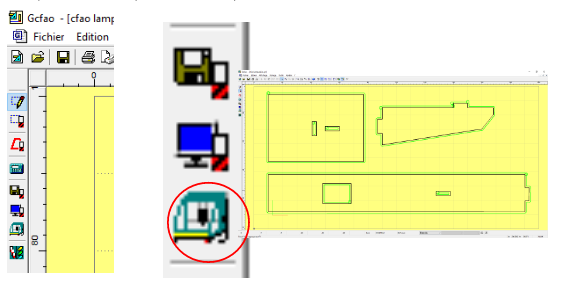

c. Ouvrir le fichier CFAO lampadaire sur la fraiseuse à commande numérique

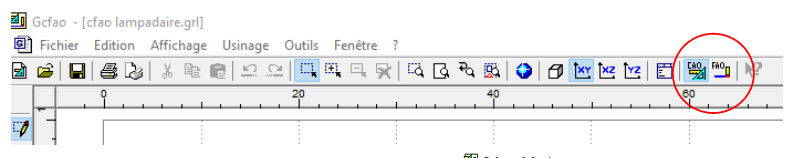

d. Cliquez sur l'icône FAO

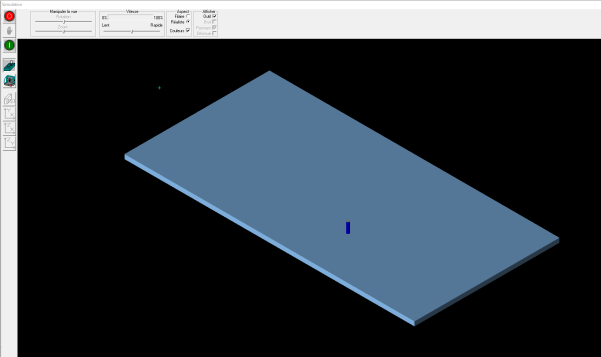

e. Cliquer sur l'icône usinage

f. Cliquer sur Ok

g. Lancer l'usinage (bouton vert)

h. Nettoyer la machine après l'usinage

cfao lampadaire.grl [grl, 17,4 ko]

3 - Thermoplier l'angle à 94° à l'aide de la thermoplieuse

1

a. Lire la fiche Docs_mach_thermop

b. Angle à respecter

4 - Assembler les constituant de la maquette

1

Ordre de montage :

  • 1- Mettre le mât 1 dans le socle 2

  • 2- Monter le renfort 3

  • 3- Implanter le capteur PIR 4

  • 4- Implanter la DEL 5

  • 5- Implanter le capteur de luminosité 6

  • 6- Réaliser le câblage.
