Diagramme d'activité
Ce type de diagramme fait parti des diagrammes comportementaux des systèmes. Il permet de décrire sous forme schématique le comportement attendu d'un système. |
|
|
|
|---|

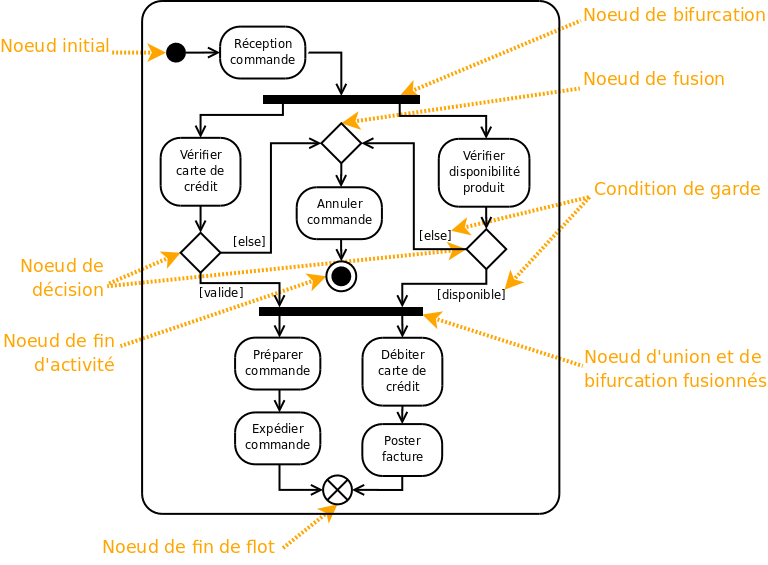

Diagramme d'activité
Nom - Type | Symbole |
|---|---|
Début de l'activité |
|
Fin de l'activité |
|
Action (verbe à l'infinitif) |
|
Temporisation (on attend...) |
|
Nœud de décision : on prend en fonction de l'état d'un capteur soit le chemin 1 soit le chemin 2 ... |
|
Nœud de fusion |
|
Nœud de bifurcation : Après l'action 1 on réalise l'action 2 ET l'action 3 |
|
Nœud d'union : Lorsque les actions 1 et 2 sont réalisées alors on fait l'action 3 |
|
