Activité : Création de la maquette en carton [Séquence 3 : Aménagement d'un appartement, Niveau : 5e]

CREATION DE LA MAQUETTE EN CARTON

Attendues de fin de cycle et les compétences travaillées

Imaginer des solutions en réponse aux besoins, matérialiser une idée en intégrant une dimension design
Participer à l'organisation de projets, la définition des rôles, la planification (se projeter et anticiper) et aux revues de projet.	x
Analyser le fonctionnement et la structure d'un objet.
Respecter une procédure de travail garantissant un résultat en respectant les règles de sécurité et d'utilisation des outils mis à disposition.	x

	Matériel :		Objectif :
	-Crayon à papier ; Gomme ; Réglet ; Équerre ; Carton ; Papier Kraft ; Cutter -		Réaliser la maquette en carton de votre appartement. Tracer en respectant les proportions.
	Informatique :		Situation déclenchante :
	: Relever les dimensions sur votre plan (cliquer pour tutoriel) - : tableau de conversion [ods] : Convertisseur d'échelle (cliquer pour tutoriel)		Plutôt que des plans qui ne sont pas toujours facile à comprendre quoi de mieux qu'un jolie maquette de votre projet pour convaincre votre client que votre projet est le bon !
	Organisation du groupe :		Reformulation :
	: Coopératif

conversion_echelle_corrige.apk [apk]

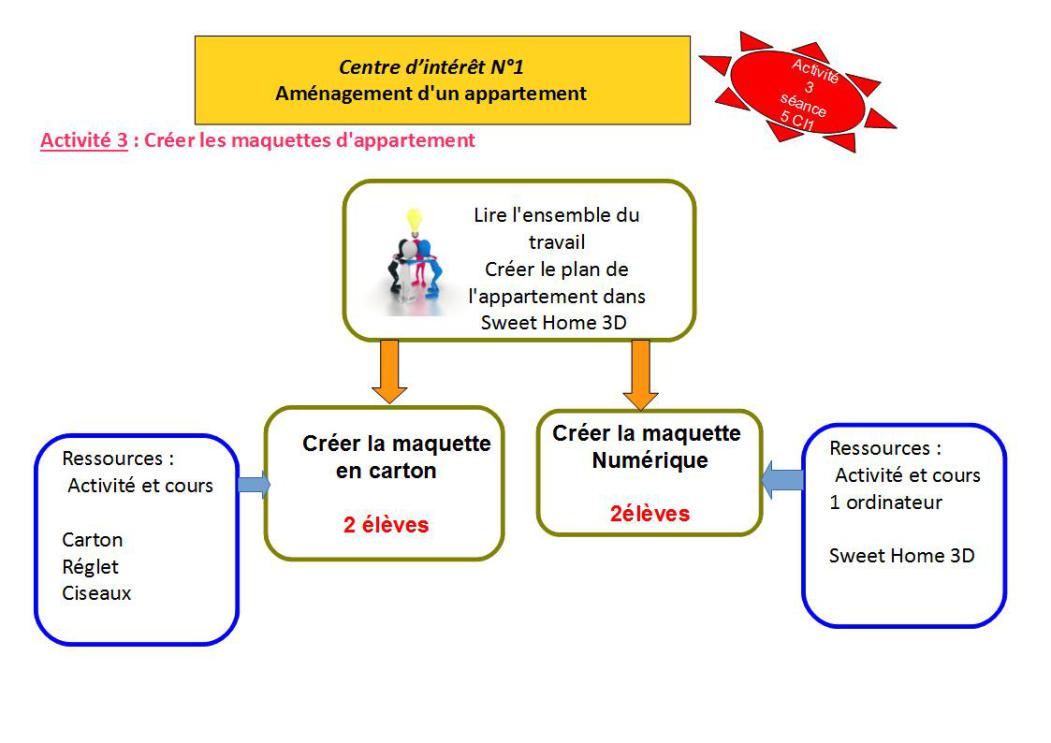

3 - Création de la maquette en carton.

3.1 - Report des dimensions au sol de la maquette

Méthode :

La maquette en carton que vous allez réaliser sera réutilisée l'an prochain en 4ème, pour l'équiper de systèmes domotisés. On a donc décidé d'augmenter sa taille. Elle ne pourra plus rentrer dans la maquette en plastique de l'immeuble en revanche cela vous facilitera le travail .

		Méthode
1	Sur le deuxième ordinateur de l'équipe réaliser la cotation de votre projet. Vous ferez apparaître les dimensions de toutes les cloisons, murs..	Relever les dimensions
2	Redessiner en partant du coin supérieur droit du carton le plan de votre appartement à l'échelle 1/35 Vous réaliserez les conversions à l'échelle 1:35 en utilisant le fichier tableur ci-dessus ou l'application que vous avez installée sur les tablettes.	Utilisation de l'application

Méthode

Sur le deuxième ordinateur de l'équipe réaliser la cotation de votre projet. Vous ferez apparaître les dimensions de toutes les cloisons, murs..

Relever les dimensions

Redessiner en partant du coin supérieur droit du carton le plan de votre appartement à l'échelle 1/35

Vous réaliserez les conversions à l'échelle 1:35 en utilisant le fichier tableur ci-dessus ou l'application que vous avez installée sur les tablettes.

Utilisation de l'application

3.2 - Création des murs de la maquette

Méthode : Travail à Faire

		Méthode
1	Créer les murs avec le carton restant. Vous découperez les murs avec des ciseaux Vous découperez les fenêtres avec un cutter et une règle Vous réaliser les portes comme sur le schéma ci-dessous
2	Collage des murs Vous découperez des bandelettes de papier que vous plierez dans le sens de la largeur, puis vous les collerez comme sur le schéma ci-dessous	Coller les murs

Méthode

Créer les murs avec le carton restant.

Vous découperez les murs avec des ciseaux
Vous découperez les fenêtres avec un cutter et une règle
Vous réaliser les portes comme sur le schéma ci-dessous

Collage des murs

Vous découperez des bandelettes de papier que vous plierez dans le sens de la largeur, puis vous les collerez comme sur le schéma ci-dessous

Coller les murs

Attention : Règles de sécurité pour l'utilisation du cutter

1 - On doit toujours utiliser un réglet pour guider la lame du cutter

2 - On réalise la découpe en faisant plusieurs passages.
