Séance 1- Création de la toiture
Attendues de fin de cycle et les compétences travaillées
Utiliser une modélisation et simuler le comportement d'un objet | |
|---|---|
Utiliser une modélisation pour comprendre, formaliser, partager, construire, investiguer, prouver. | x |
1 - Matériel et Organisation de l'îlot.
| Matériel : |
| Objectif : |
|---|---|---|---|
- - | Modéliser sur le logiciel sketchup la toiture de l'immeuble | ||
| Informatique : |
| Situation déclenchante : |

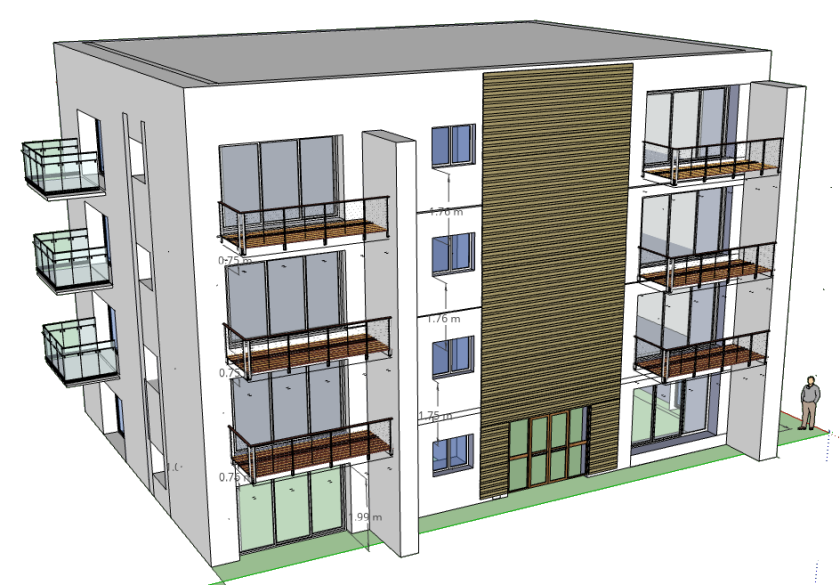

Comment créer un toit à cet immeuble ? | |||
| Organisation du groupe : |
| Reformulation : |
|
2 - Modélisation de la toiture
Attention : Travail à Faire
1 | Télécharger le fichier ferme charpente [maquette numérique] |
|---|---|
2 |
|

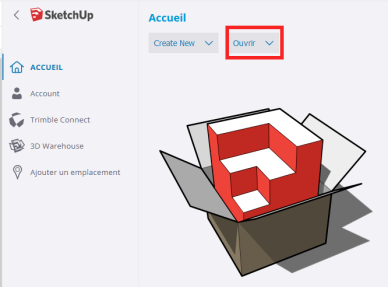

3 | Cliquer sur ouvrir Depuis mon ordinateur Aller chercher le fichierfermeélève.skp qui a été téléchargé dans votre dossier "téléchargement" |

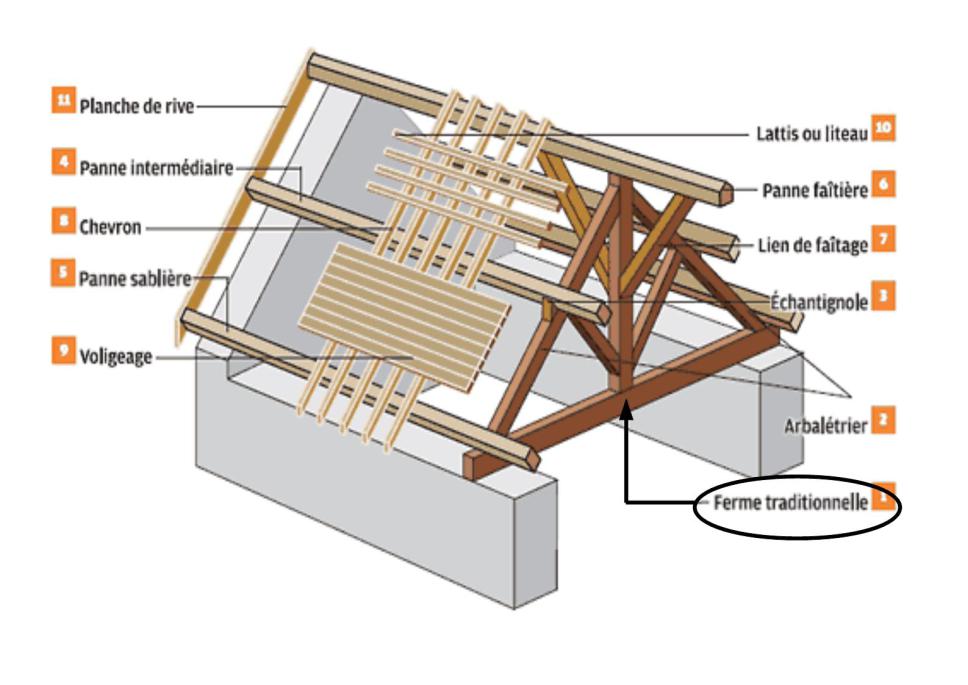

4 | Terminer la ferme[1] déjà dessinée partiellement en faisant :
|
5 | Prolonger les pannes[1] sur une longueur de 6 mètres en utilisant l'outil de mise à l'échelle Cliquer sur une panne et à son extrémité sélectionner le plot central (ici en rouge) Tirer un peu la panne et taper 3 au clavier. La panne sera alors trois fois plus longue |
6 | Recouvrir l'ensemble avec les tôles en faisant du copier-coller des tôles déjà en place |
7 | Copier l'ensemble (sélectionner tout en faisant une sélection fenêtre sur l'ensemble de votre travail) puis copier la sélection (Ctrl+c) |
8 | Coller l'ensemble (Ctrl+v) et déplacer le 6 mètres plus loin (doit venir toucher l'extrémité de la première partie) |
9 | Recommencer le collage jusqu'à obtenir une longueur totale de 18 mètres |

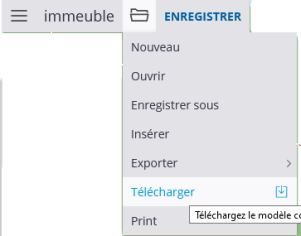

10 | Sauvegardez en téléchargeant votre travail sur votre ordinateur en version 2019 |
