TinkerCad - Programmer un bouton poussoir
I - Problématique
Attendues de fin de cycle et les compétences travaillées
Utiliser une modélisation et simuler le comportement d'un objet | |
|---|---|
Utiliser une modélisation pour comprendre, formaliser, partager, construire, investiguer, prouver. | |
Simuler numériquement la structure et/ou le comportement d'un objet. Interpréter le comportement de l'objet technique et le communiquer en argumentant. | x |
Écrire, mettre au point et exécuter un programme | |
Analyser le comportement attendu d'un système réel et décomposer le problème posé en sous-problèmes afin de structurer un programme de commande. | x |
Écrire, mettre au point (tester, corriger) et exécuter un programme commandant un système réel et vérifier le comportement attendu. | x |
Écrire un programme dans lequel des actions sont déclenchées par des événements extérieurs. | x |
1 - Matériel et Organisation de l'îlot.
| Matériel : |
| Objectif : |
|---|---|---|---|
- - | Simuler le fonctionnement d'une lampe | ||
| Informatique : |
| Situation déclenchante : |
- | Vous allez devoir concevoir l'éclairage automatique de votre chambre. On va simuler le comportement du système et apprendre à programmer la carte Arduino | ||
| Organisation du groupe : |
| Reformulation : |
|
4 - Activité
Concevoir un système constitué d'un bouton poussoir et d'une diode. Si j'appuie sur le bouton poussoir alors la diode s'allume Sinon elle s'éteint |
Présentation du système
Le circuit électronique est constitué de :
| 1 Carte Arduino | |
1 Bouton poussoir | 1 Contacteur à brancher sur le port D2 de la carte Arduino. Le bouton poussoir donne une information qui entre dans la carte Arduino | |
1 Led rouge | 1 Actionneur à brancher sur le port D3 de la carte Arduino. Elle réalise une action. Elle se pilote grâce à une instruction qui sort de la carte Arduino |
4.1 - Modélisation du circuit électronique
Méthode : Travail à Faire
1 |
|
|---|---|
2 | - Ouvrir l'activité "Bouton poussoir"
- Cliquer sur votre classe
|
4.2 - Programmation de la carte Arduino
Méthode : Travail à Faire
3 | Cliquer sur code | ||
|---|---|---|---|
4 | Cliquer sur Blocs et sélectionner Blocs (et non texte) pour commencer votre programmation | ||

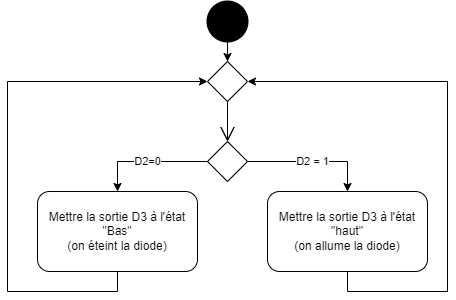

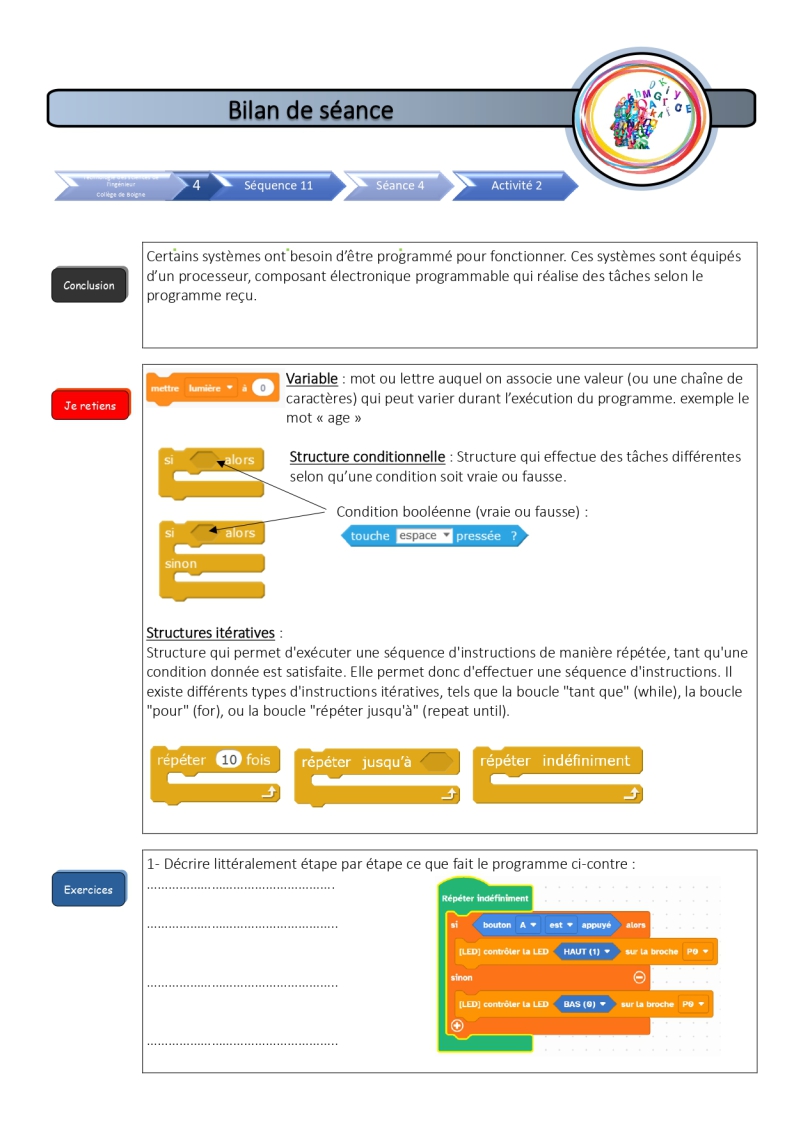

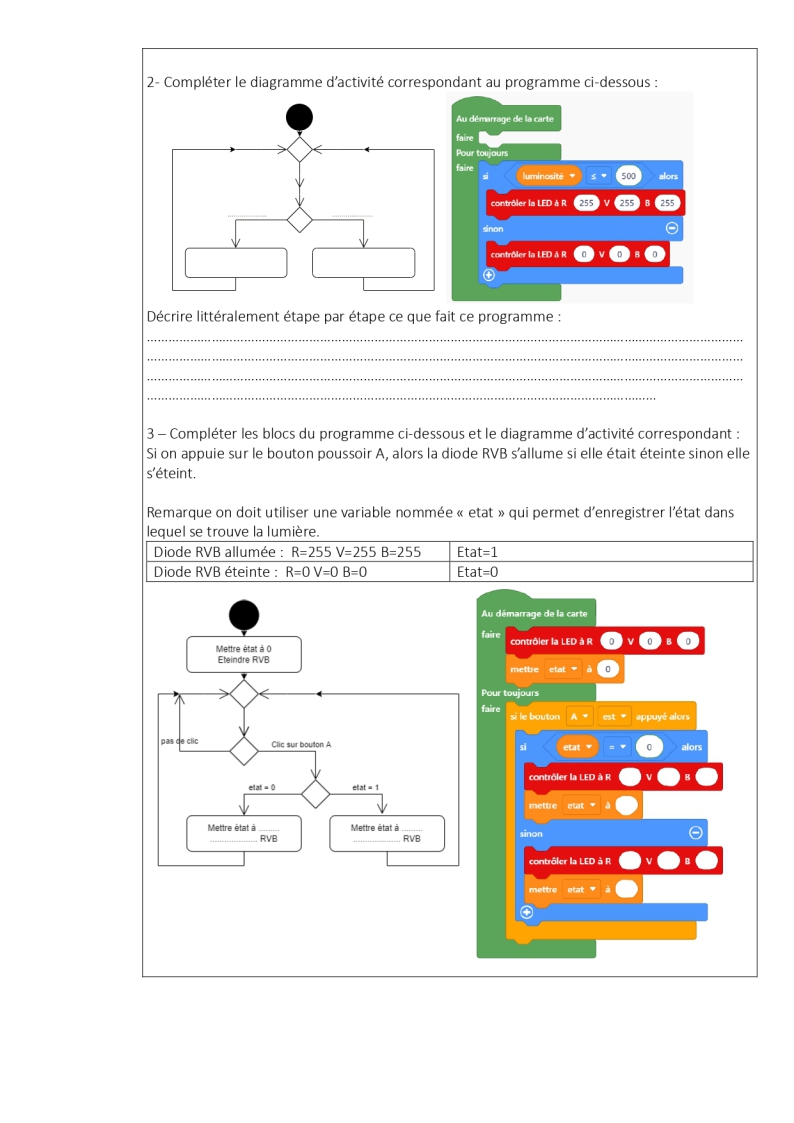

5 | Compléter les blocs de programmation qui correspond à l'algorithme suivant : Le programme suivant est itératif, c'est à dire qu'il se répète un certain nombre de fois : . Répéter en boucle la séquence d'instructions suivante Si on appuie sur le bouton poussoir (branché en D2), alors la diode rouge (branché en D3) s'allume Sinon elle s'éteint |
|
|
6 | Testez votre programme en lançant la simulation | ||
