2 - Visualiser les informations des capteurs

Analyser le fonctionnement et la structure d'un objet.
Respecter une procédure de travail garantissant un résultat en respectant les règles de sécurité et d'utilisation des outils mis à disposition.	x
Identifier le(s) matériau(x), les flux d'énergie et d'information sur un objet et décrire les transformations qui s'opèrent.	x

	Matériel :		Objectif :
	-		Visualiser les flux d'information dans un système.
	Informatique :		Situation déclenchante :
	compte rendu 1.pdf [pdf] Programme mBlock [sb2, 53,7 ko]		Comment les différents composants du système font-ils pour échanger de l'information entre eux ?
	Organisation du groupe :		Reformulation :
	: Collaboratif

	Tâche	Méthode
1 compte rendu 1.pdf [pdf]	Ouvrir le fichier de compte rendu
1 - Câbler et connecter le système
1.1 micro_bite.py [py, 1,8 ko]	Ouvrir l'application Vittascience. Créer une variable nommée « capteur » - - Rédiger le programme ci-contre : Placer le bloc correspondant au type de capteur : Nous allons commencer avec un capteur de type analogique. Nous allons donc placer le bloc suivant :

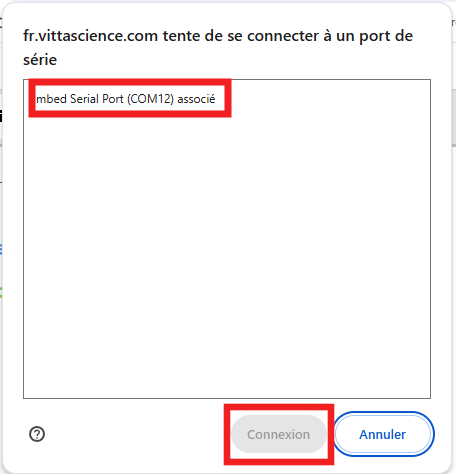

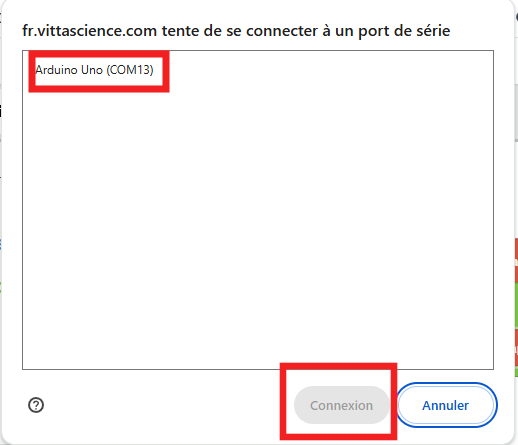

1.2	Brancher le capteur de luminosité en P0 Connecter la carte Arduino à l'ordinateur Cliquer sur - Au message micropython tente de se connecter à un port série cliquer sur la carte et sur connexion
1.3	Ouvrir le mode graphique du moniteur série :
2 - Résultats et compte rendu
2.1	Faire plus ou moins d'ombre sur le capteur et visualiser l'information émise par ce dernier Dessiner la courbe obtenue Forme d'un signal [pdf]	copie d'écran
2.2	Recommencer les étapes précédentes avec les autres capteurs-contacteurs. Vous devez les brancher sur la broche P0 Penser à téléverser le programme avant de visualiser l'information
