1 - Programmer le système sur mBlock

I - Problématique

Attendues de fin de cycle et les compétences travaillées

Écrire, mettre au point et exécuter un programme
Analyser le comportement attendu d'un système réel et décomposer le problème posé en sous-problèmes afin de structurer un programme de commande.	x
Écrire, mettre au point (tester, corriger) et exécuter un programme commandant un système réel et vérifier le comportement attendu.	x
Écrire un programme dans lequel des actions sont déclenchées par des événements extérieurs.	x

1 - Matériel et Organisation de l'îlot.

	Matériel :		Objectif :
	- Carte microbit, Détecteur de mouvement, Capteur de luminosité,		Réaliser et programmer un système réel répondant à un besoin spécifique.
	Informatique :		Situation déclenchante :
	-		Comment programmer les différents capteurs-contacteurs-codeurs à utiliser ?
	Organisation du groupe :		Reformulation :
	: Collaboratif

1 - Etude préalable et test des capteurs.

Méthode : Objectif

L'objectif de cette partie est de vous faire découvrir le branchement et la programmation des capteurs que vous allez utiliser.

Méthode : Travail à Faire

		Méthode
1	Insérer la carte dans le schield BitMaker Faire attention au sens	[pdf]
1	Connecter la carte microbit à l'ordinateur en utilisant un câble de transfert USB -
2	Ouvrir le site Choisir -

Méthode

Insérer la carte dans le schield BitMaker

Faire attention au sens

[pdf]

Connecter la carte microbit à l'ordinateur en utilisant un câble de transfert USB -

Ouvrir le site Choisir -

Méthode :

Capteur/Actionneur		Programme	Branchement

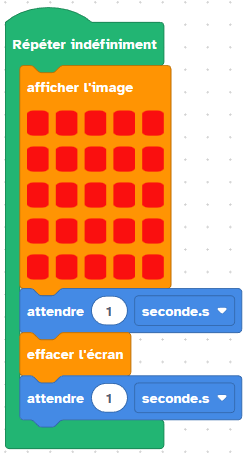

LED/DEL ou Diode		Cliquer sur pour envoyer votre programme	Aucun

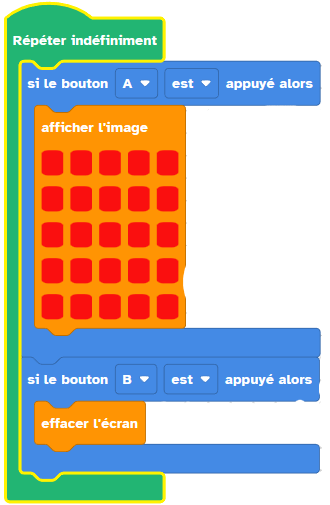

Bouton poussoir			Aucun

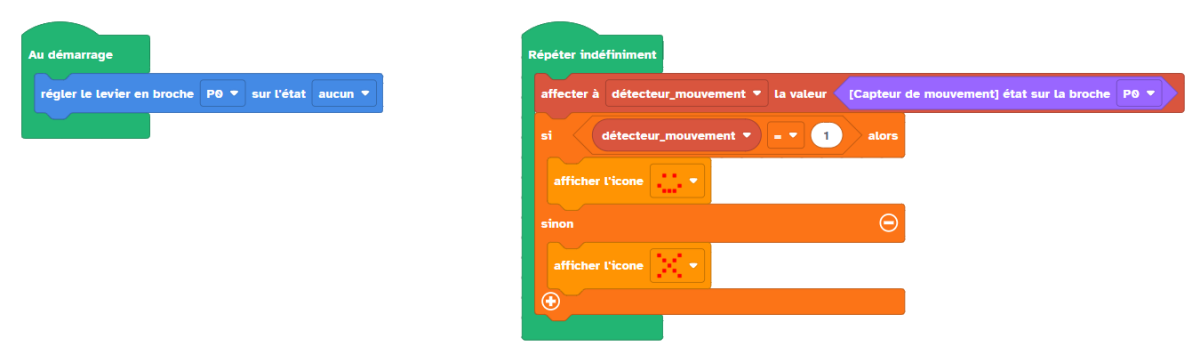

Détecteur de mouvement PIR	Connecter en P1 (vous pouvez aussi mettre en P0 ou P2) en cas de difficultés utiliser un bouton poussoir pour remplacer le détecteur de mouvement	1 - Créer une variable détecteur_mouvement

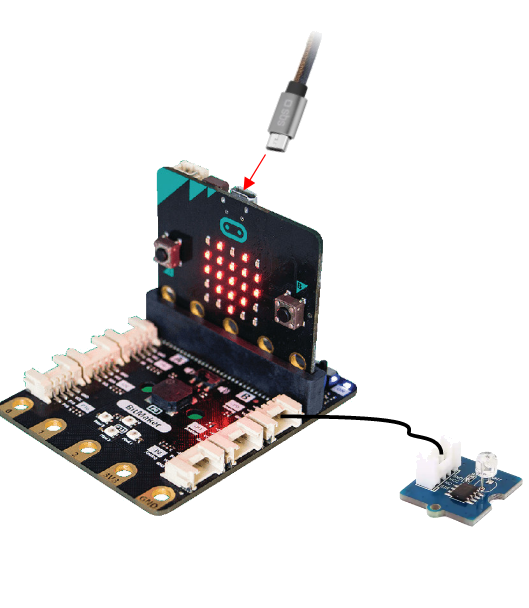

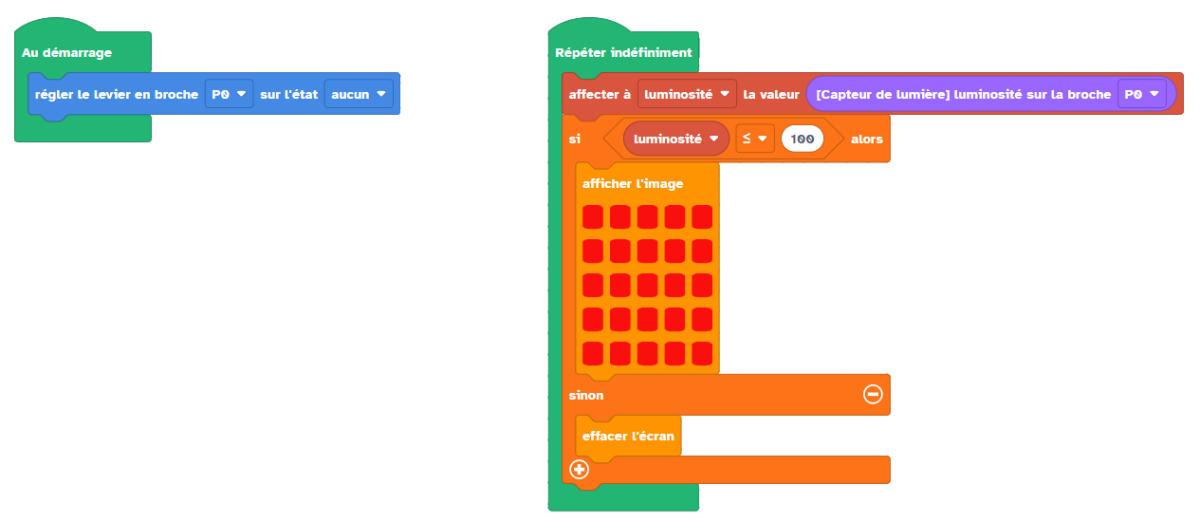

Capteur de luminosité	Connecter en P0 Allumer les diodes si la luminosité est trop faible	1 - Créer une variable luminosité 2 -

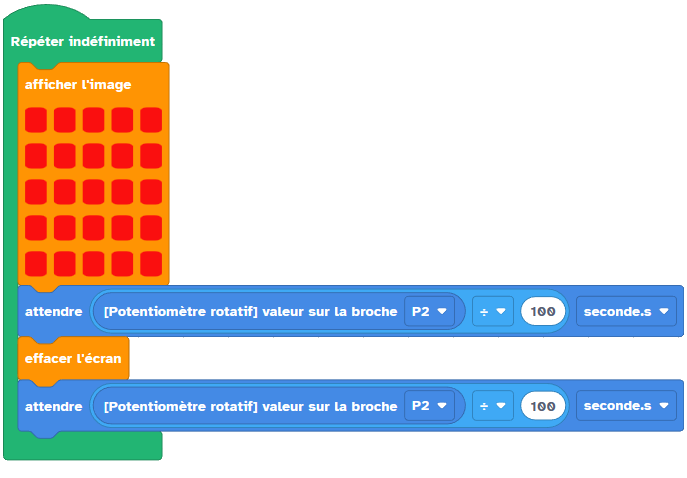

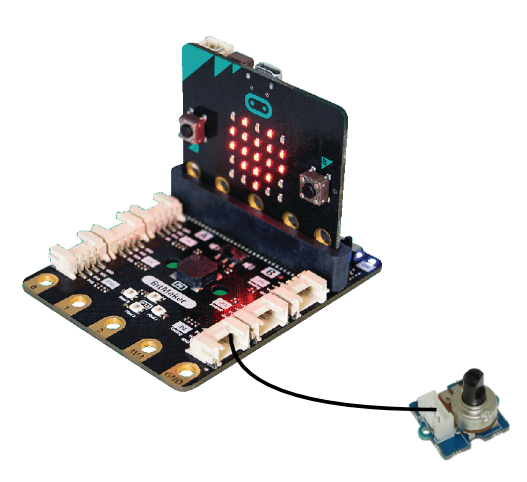

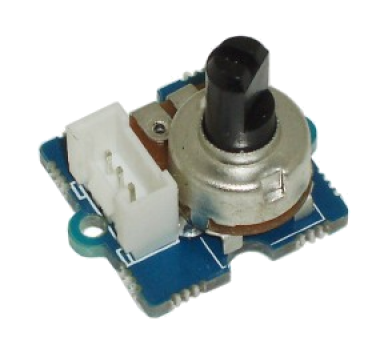

Poteentiomètre	Connecter en P2. Faire varier la durée d'allumage des diodes

2 - Automatiser l'éclairage de votre chambre.

L'objectif de cette partie est d'automatiser le fonctionnement de l'éclairage public. Si un objet est détecté et s'il fait nuit, alors la lumière s'allume.

2.1- Fonctionnement automatique

Méthode : Travail à faire sur le système automatisé (maquette)

Câbler votre système automatisé (maquette) en utilisant les bons capteurs (lumière=analogique et mouvement=numérique) et en les branchant sur les bonnes entrées et sorties du shield BitMaker

Détecteur de mouvement PIR	Broche P1
Capteur de luminosité	BrocheP0
Potentiomètre	Broche P2

Coup de pouce : Synthèse Capteur [pdf]

Méthode : Travail à Faire

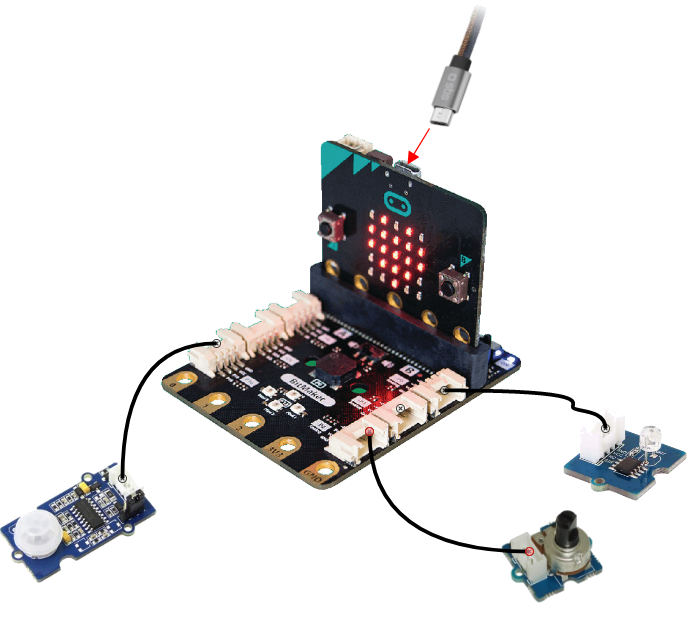

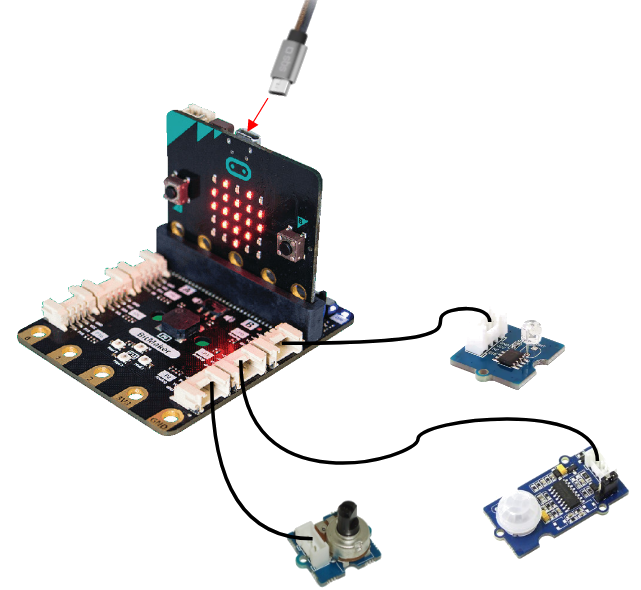

1	Câbler votre système comme ci-contre
2	Programmer votre système afin qu'il réponde au cahier des charges : S'il y a du mouvement ET de l'obscurité Alors la lumière s'allume pendant un certain temps. La durée d'allumage peut être réglée à l'aide d'un potentiomètre. (créer une variable "délai")

Fondamental : Méthode - Aide

Diagramme d'activité du programme
	Coup de pouce n°1 : Quelques blocs à utiliser^[1] Coup de pouce n°2 : Algorithme-algorigramme-blocs [pdf]

Diagramme d'activité du programme

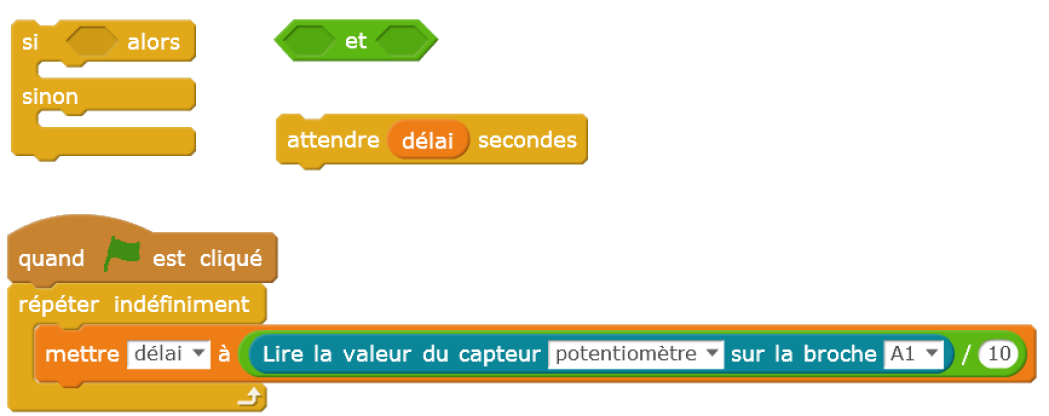

Coup de pouce n°1 : Quelques blocs à utiliser^[1]

Coup de pouce n°2 : Algorithme-algorigramme-blocs [pdf]

3 - Compte rendu - travail noté

Méthode : Travail à Faire

1 Compte_rendu.pdf [pdf]	Télécharger le fichier
2	Compléter la fiche Capture d'écran
6	^[2] Enregistrer votre travail
7	^[3]Imprimer votre travail sur l'imprimante MPC 300 Techno - Recto Verso
