TinkerCad - Détecteur de Mouvement
I - Problématique
Attendues de fin de cycle et les compétences travaillées
Utiliser une modélisation et simuler le comportement d'un objet | |
|---|---|
Utiliser une modélisation pour comprendre, formaliser, partager, construire, investiguer, prouver. | |
Simuler numériquement la structure et/ou le comportement d'un objet. Interpréter le comportement de l'objet technique et le communiquer en argumentant. | x |
Écrire, mettre au point et exécuter un programme | |
Analyser le comportement attendu d'un système réel et décomposer le problème posé en sous-problèmes afin de structurer un programme de commande. | x |
Écrire, mettre au point (tester, corriger) et exécuter un programme commandant un système réel et vérifier le comportement attendu. | x |
Écrire un programme dans lequel des actions sont déclenchées par des événements extérieurs. | x |
1 - Matériel et Organisation de l'îlot.
| Matériel : |
| Objectif : |
|---|---|---|---|
- - | Simuler le fonctionnement d'une lampe | ||
| Informatique : |
| Situation déclenchante : |
-
- | Vous allez devoir concevoir l'éclairage automatique de votre chambre. On va simuler le comportement du système et apprendre à programmer la carte Arduino | ||
| Organisation du groupe : |
| Reformulation : |
|
4 - Activité

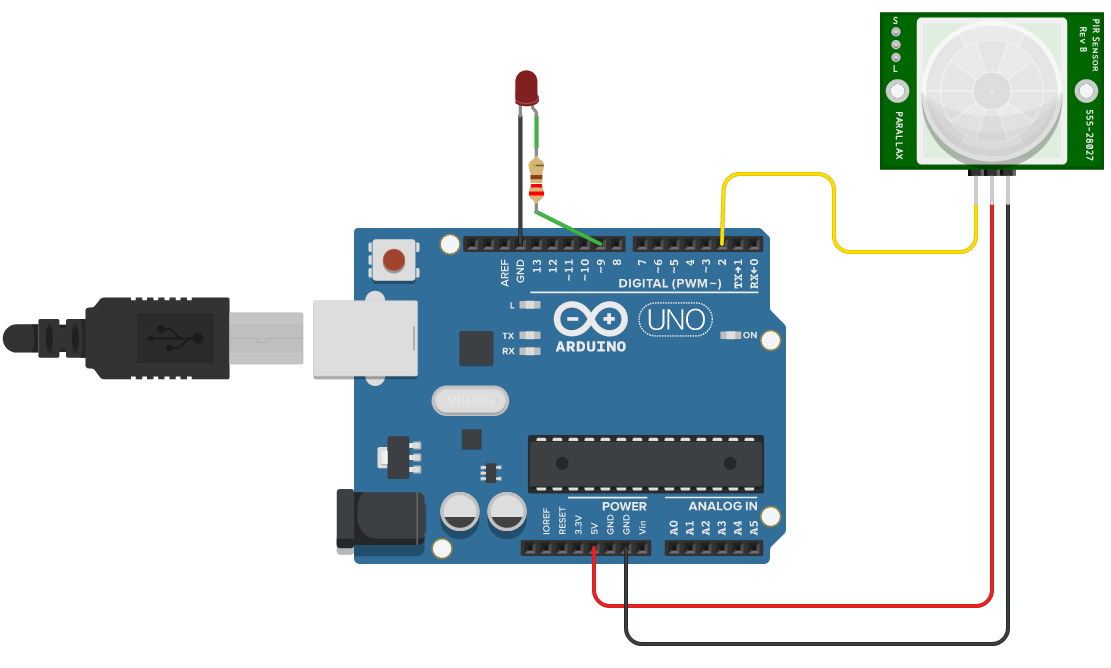

Le circuit électronique est constitué de :
1 Carte Arduino | Prendre le modèle Fondu qui comprend déjà la Diode |
1 Détecteur de mouvement | Signal : Brancher sur Digital2 Alimentation : Brancher sur 5V de la carte Arduino Gnd : Brancher sur Gnd de la carte Arduino |
1 Led rouge et sa résistance de protection | 1 Actionneur à brancher sur le port D9 de la carte Arduino. Elle réalise une action. Elle se pilote grâce à une instruction qui sort de la carte Arduino |
Le détecteur de mouvement fonctionne comme un interrupteur. Il envoie :
|
4.1 - Modélisation du circuit
Méthode : Travail à Faire
1 | |
|---|---|
2 | - Ouvrir l'activité "Détecteur de Mouvement"
- Cliquer sur votre classe
|
4.2 - Programmation du système
Algorithme du programme : . Le système doit se comporter de la façon suivante. S'il y a du mouvement la diode s'allume S'il n'y pas de mouvement elle s'éteint |
Méthode : Travail à Faire n°2 - Compléter le code
1 | Cliquer sur code | ||
|---|---|---|---|

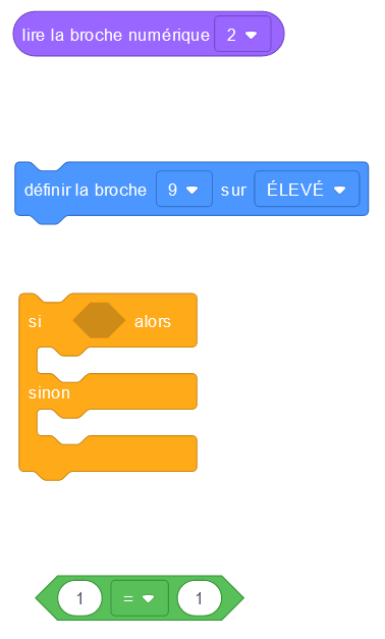

2 | Cliquer sur Blocs et sélectionner Blocs (et non texte) pour commencer votre programmation | ||

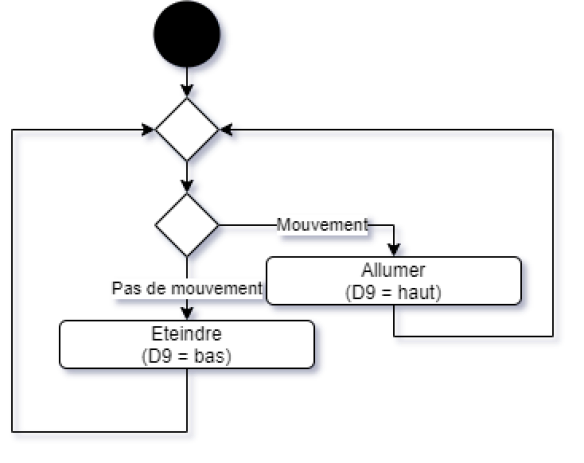

3 | Programmer le circuit modélisé à l'étape1 afin que son comportement corresponde à ce qui est décrit dans le diagramme d'activité ci-dessous. S'il y a du mouvement la diode s'allume S'il n'y pas de mouvement elle s'éteint |
|
|
4 | Lancer la simulation pour tester votre programme : | ||
5 | Cliquer sur le détecteur de mouvement et déplacer le rond qui apparaît au dessus | ||
4.3 - Ajout d'une temporisation
Algorithme du programme : . Le système doit se comporter de la façon suivante. S'il y a du mouvement la diode s'allume pendant au moins 1 minute S'il n'y pas de mouvement elle s'éteint au bout d'une minute. |
Méthode : Travail à Faire n°3 - Modifier votre programme
1 | Cliquer sur code | ||
|---|---|---|---|
2 | Cliquer sur Blocs et sélectionner Blocs (et non texte) pour commencer votre programmation | ||

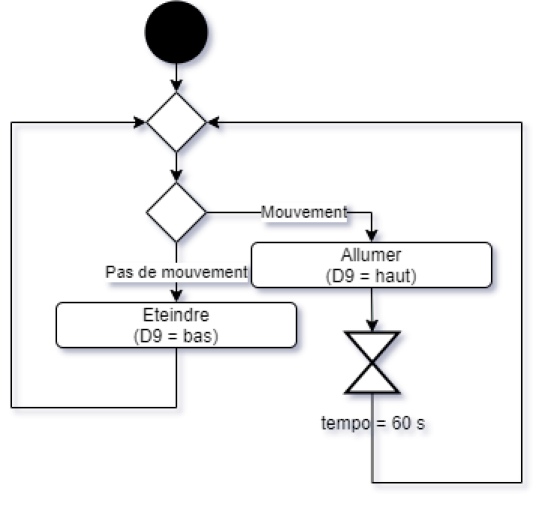

3 | Programmer le circuit modélisé à l'étape1 afin que son comportement corresponde à ce qui est décrit dans le diagramme d'activité ci-dessous. S'il y a du mouvement la diode s'allume pendant au moins 1 minute S'il n'y a pas de mouvement elle s'éteint |
|
|
4 | Lancer la simulation pour tester votre programme : | ||
5 | Cliquer sur le détecteur de mouvement et déplacer le rond qui apparaît au dessus | ||
6 | Définir la temporisation de la lumière à la valeur de tempo | ||
