Respecter une procédure de travail garantissant un résultat en respectant les règles de sécurité et d'utilisation des outils mis à disposition.

x

Identifier le(s) matériau(x), les flux d'énergie et d'information sur un objet et décrire les transformations qui s'opèrent.

x

Matériel :

Objectif :

-

Visualiser les flux d'information dans un système.

Informatique :

Situation déclenchante :

• compte rendu 1.pdf [pdf]

  Programme mBlock [sb2, 53,7 ko]

Comment les différents composants du système font-ils pour échanger de l'information entre eux ?

Organisation du groupe :

Reformulation :

 : Collaboratif

Ouvrir le fichier de compte rendu

 compte rendu 1.pdf [pdf]

Télécharger et ouvrir le fichier mBlock

Programme mBloc [sb2, 53,7 ko]

• Brancher le capteur de luminosité en A0

• Connecter la carte à l'ordinateur et se mettre en mode connecté (tuto ci-contre)

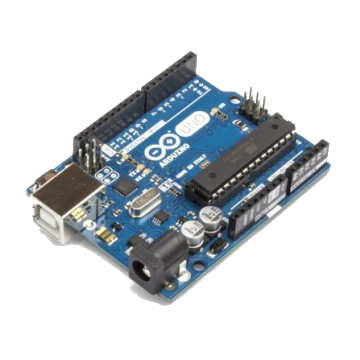

• 1 - Choisir la carte Arduino Uno

• 2 - Sélectionner le port de communication :

• 3 - Téléverser le microprogramme

• Placer le bloc correspondant au capteur

• Cliquer sur le drapeau vert pour exécuter votre programme

• Faire plus ou moins d'ombre sur le capteur et visualiser l'information émise par ce dernier

• Faire une copie d'écran de la courbe

• Coller la courbe dans votre compte rendu

• Indiquer de quel type d'information il s'agit

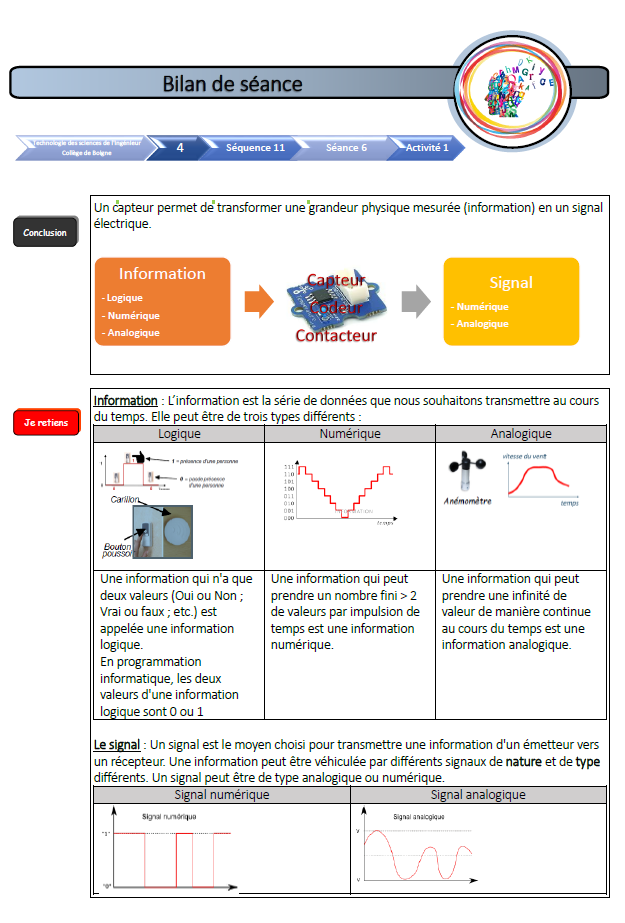

Forme d'un signal [pdf]

copie d'écran

Recommencer les étapes précédentes avec les autres capteurs-contacteurs.
