Convertir les signaux
I - Problématique
Attendues de fin de cycle et les compétences travaillées
Analyser le fonctionnement et la structure d'un objet. | |
|---|---|
Identifier le(s) matériau(x), les flux d'énergie et d'information sur un objet et décrire les transformations qui s'opèrent. | x |
1 - Matériel et Organisation de l'îlot.
| Matériel : |
| Objectif : |
|---|---|---|---|
- - | Comment peut on convertir des signaux ? | ||
| Informatique : |
| Situation déclenchante : |
- - | Pourquoi avons nous aujourd'hui des enregistrements de meilleure qualité qu'autrefois ?
| ||
| Organisation du groupe : |
| Reformulation : |
|
1 - Analogique /Numérique

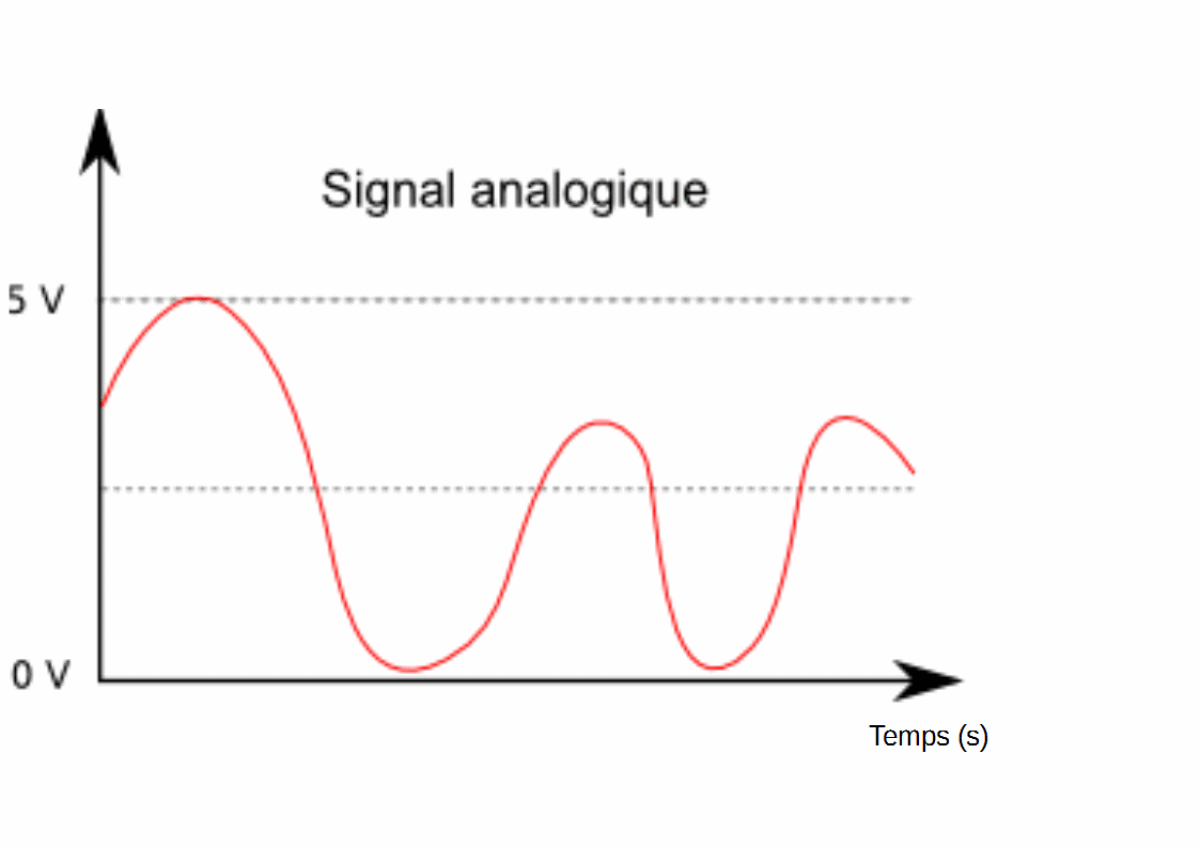

Signal Analogique : Une grandeur est dite analogique si sa mesure donne un nombre réel variant de façon continue. Il existe une infinité de valeurs pour une grandeur analogique. Un signal analogique est un signal variant continûment dans le temps. |

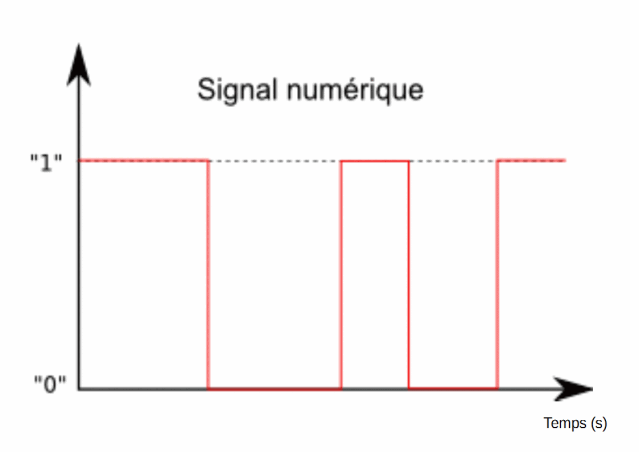

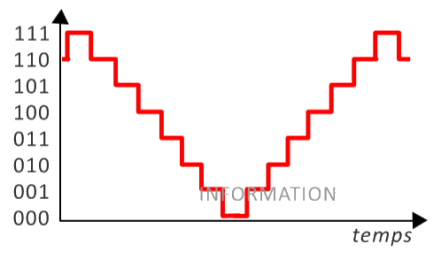

Signal Numérique : Au contraire, un signal numérique est un signal variant de façon discontinue dans le temps. Par définition il ne peut prendre au cours du temps que des valeurs qui sont des nombres entiers 0 et 1. Un signal numérique peut permettre de coder : Information logique : L'information est binaire. Elle prend uniquement pour valeur0 et 1. (cas des contacteurs - exemple porte ouverte - porte fermée) Information numérique : L'information prend un nombre fini de valeurs >2. Chaque valeur est ensuite recodée en binaire au niveau du signal. |
CAN - Étape 1 : Échantillonnage du signal
Méthode : Méthode : Échantillonnage d'un signal
La première étape consiste à échantillonner le signal : On relève par exemple toutes les 2millisecondes la valeur du signal analogique.
Travail à Faire
1 | Ouvrir le fichier | |
|---|---|---|
2 |
| |

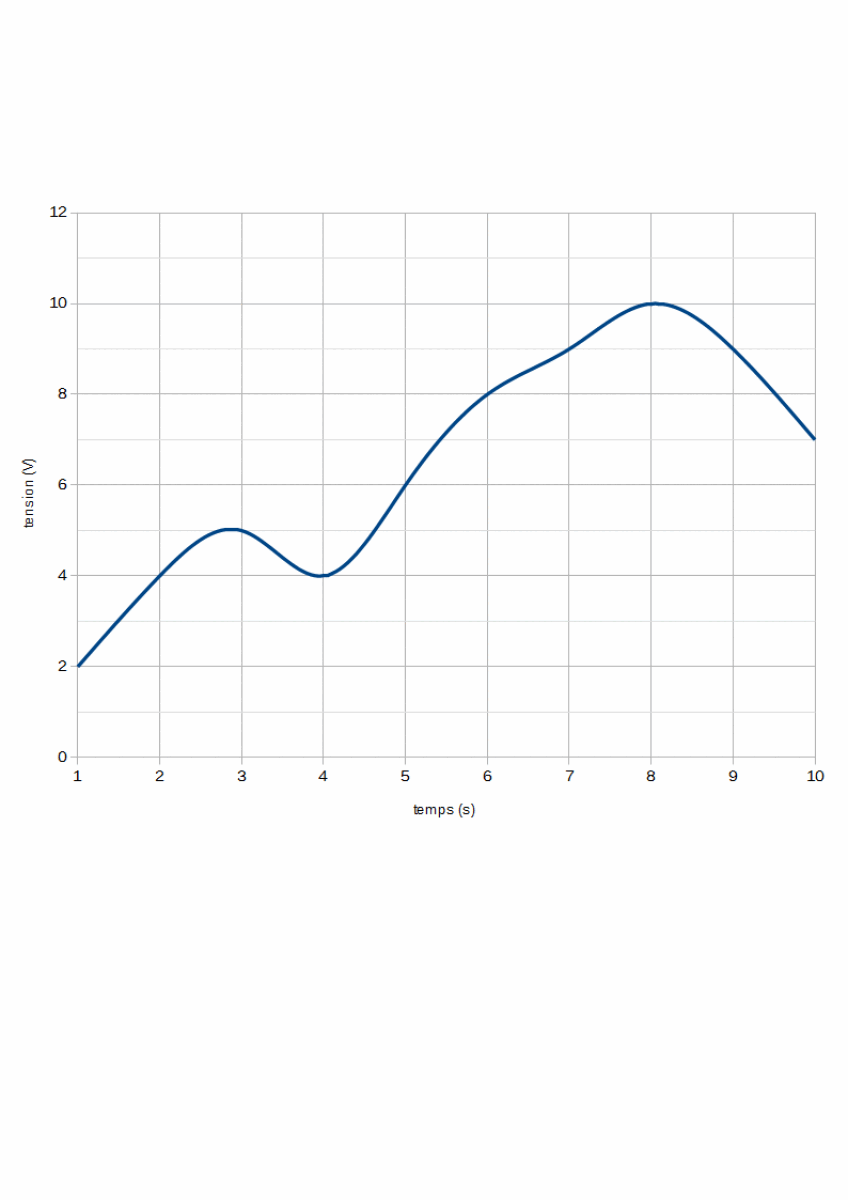

2 | Échantillonner le signal ci-contre avec une période d'échantillonnage de 1 seconde ; |
|
3 | Convertir en binaire les 5 premières secondes du signal précédent (voir fiche activité |
|
4 | Représenter les deux premières secondes du signal numérique. |
