3 - Simulation avec SolidWorks

1 - Problématique

Attendues de fin de cycle et les compétences travaillées

Analyser le fonctionnement et la structure d'un objet.

Mesurer des grandeurs de manière directe ou indirecte.

x

Interpréter des résultats expérimentaux, en tirer une conclusion et la communiquer en argumentant.

x

Utiliser une modélisation et simuler le comportement d'un objet

Simuler numériquement la structure et/ou le comportement d'un objet. Interpréter le comportement de l'objet technique et le communiquer en argumentant.

x

1 - Matériel et Organisation de l'îlot.

Matériel :

Objectif :

-

-

Étudier par simulation à l'aide du logiciel SolidWorks les paramètres qui influencent la flexion d'une poutre.

Informatique :

Situation déclenchante :

- Logiciel SolidWorks

- Fiche méthode sur table

Compte rendu : compte_rendu_eleve.odg [odt]

Quels sont les effets de La longueur, l'épaisseur, la forme, l'effort sur la flexion d'une poutre ?

Organisation du groupe :

reformulation

Reformulation :

 : Coopératif

Organisation du groupe : Se répartir le travail dans le groupe. 1 élève fait les 3 premiers types de poutre, l'autres fait les deux derniers..

Reformuler le problème avec vos propres mots ...

2 - Activité

AttentionTravail à Faire

1

Ouvrir le fichier compte_rendu_eleve.odg [odt]

2

Cliquer sur le fichier de poutre correspondant à votre étude (tableau ci-dessous) - SolidWorks doit se lancer - Attendre le deuxième message d'erreur et appuyer sur Réparer

3

Tester la flexion des différents modèles de poutre de manière simulée à l'aide du logiciel SolidWorks en suivant la procédure décrite ci-dessous. [pdf]

4

Compléter le tableau de la fiche de synthèse en indiquant pour chaque cas de figure la contrainte maximale et la déformation obtenue

5

Analyser vos résultats et tirer une conclusion.

6

[1] Enregistrer votre travail

7

[2]Imprimer votre travail sur l'imprimante MPC 300 Techno

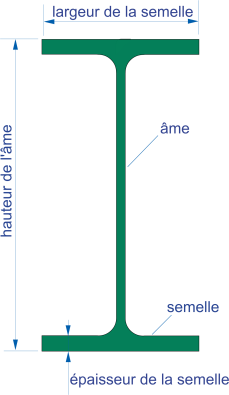

longueur

épaisseur

âme[3]

Fichier à télécharger

Poutre normale

1 m

3 mm

50 mm

poutre_normale [maquette numérique]

Poutre double épaisseur

1 m

6 mm

50 mm

poutre_epaisse [maquette numérique]

Poutre plus longue

1.5 m

3 mm

50 mm

Poutre 1.5m [maquette numérique]

Poutre plus haute

1 m

3 mm

80 mm

poutre âme plus grande [maquette numérique]

compte_rendu_eleve.odt [odt]

MéthodeAppliquer un chargement à une poutre

Chargement_poutre.pdf [pdf]
