Actionneurs
| Retour à l'activité |
|---|
Nom | Rôle | Image | Programme Ardublock | Programme mBlock |
|---|---|---|---|---|
Actionneurs | ||||
Afficheur LCD | Permet d'afficher du texte. |
Afficheur I2C automatique reconnu. A brancher sur une prise I2C de la carte Arduino |

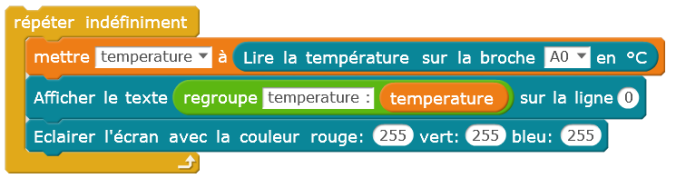

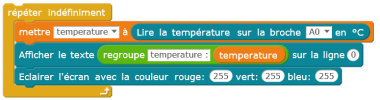

On mesure la température (broche A0). On affiche la valeur de la température sur la première ligne de l'afficheur. | |

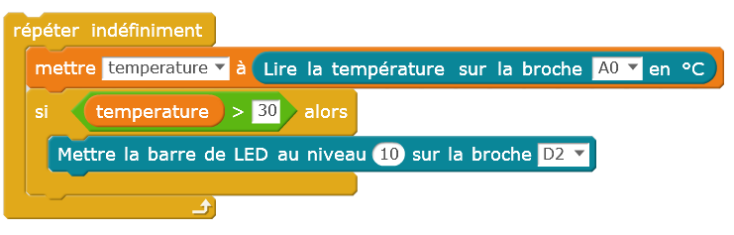

Bargraphe | Permet d'afficher un niveau.
|
|
Le niveau va de 0 à 100. | |
Buzzer | Permet d’émettre un son |

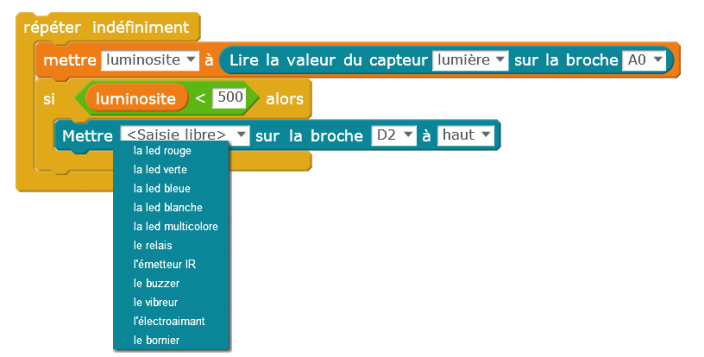

| Actionneur (information logique)
| |

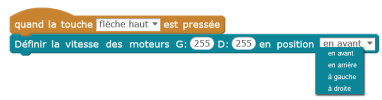

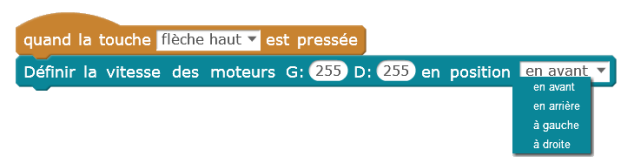

Driver moteur | Permet de piloter des moteurs à courant continu à partir des signaux numériques émis par le contrôleur principal (Arduino). C'est une carte d'interface de puissance. Elle est indispensable si vous utilisez un moteur électrique dans votre système.
|
Carte I2C. Se branche sur un port I2C de la carte Arduino | Actionneur PWM | |
LED | Diode Electo Luminescente. |
|
On met la LED à haut ou bas pour allumer ou éteindre | |
Relais | C'est une sorte d'interrupteur commandé numériquement. Il permet d'ouvrir ou de fermer un circuit de puissance à partir d'une commande numérique envoyée par le module de commande (carte Arduino).
|
|
On met le relais à haut ou bas pour ouvrir ou fermer le circuit de puissance | |

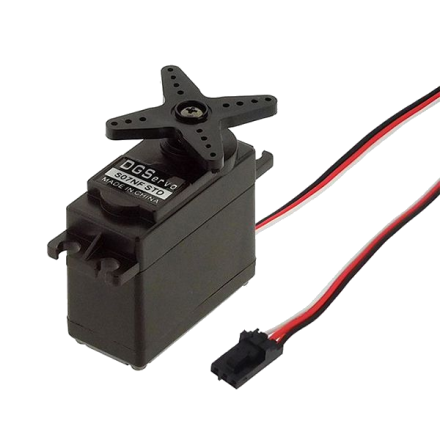

Servomoteur | Moteur électrique asservi (commandé numériquement) Il permet de faire des mouvements de degré en degré.
|
|

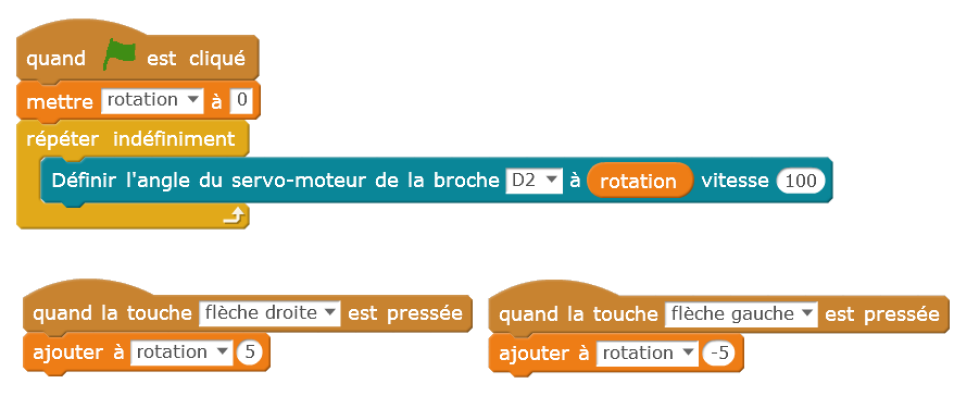

L'angle du servomoteur est codé de 0 à 255
| |
Servomoteur 1 | ||||
