Diagramme des blocs internes

Analyser le fonctionnement et la structure d'un objet.
Associer des solutions techniques à des fonctions.	x
Analyser le fonctionnement et la structure d'un objet, identifier les entrées et sorties.	x
Décrire, en utilisant les outils et langages de descriptions adaptés, le fonctionnement, la structure et le comportement des objets.	x

	Matériel :		Objectif :
	-1 Système d'éclairage automatisé. -		Compléter le diagramme des blocs internes du système d'allumage automatisé.
	Informatique :		Situation déclenchante :
	Diag_blocs internes.pdf [pdf] : fonctionnement store.mp4		On te demande d'expliquer à une personne comment fonctionne ton système d'éclairage. Plutôt que de faire un long discours, on te propose de réaliser cela sous la forme d'un diagramme.
	Organisation du groupe :		Reformulation :
	: Collaboratif		Comment fonctionne le système d'éclairage automatisé ? Proposer une réponse au problème sous forme de schéma ou de croquis. [pdf]

Animation Scratch

Utilisation

Toucher les objets en déplaçant le chat à l'aide des touches directionnelles

1 - Toucher le téléphone pour activer le système ou pour allumer ou éteindre

2 - Toucher la lune pour passer en mode nuit

3 - Sauter pour activer le détecteur de mouvement

		Méthode
1.1 blocs internes.pdf [pdf]	Ouvrir le fichier	blocs_internes.pdf [pdf]

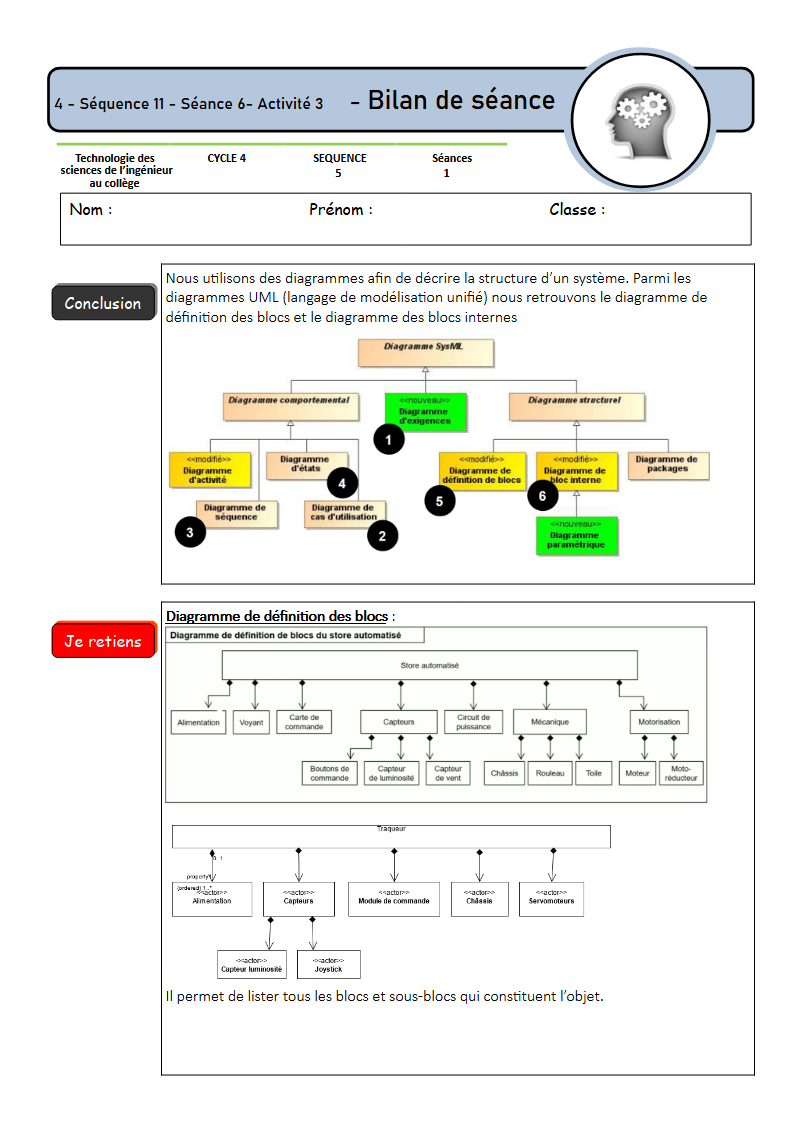

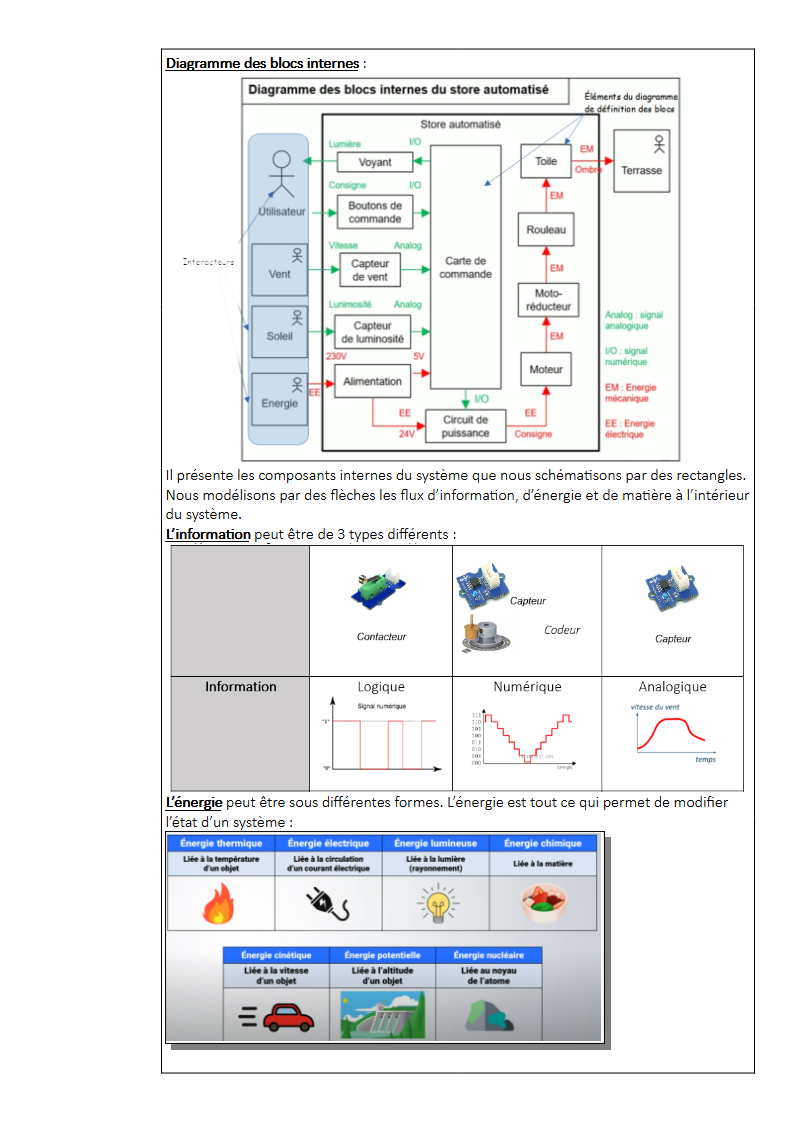

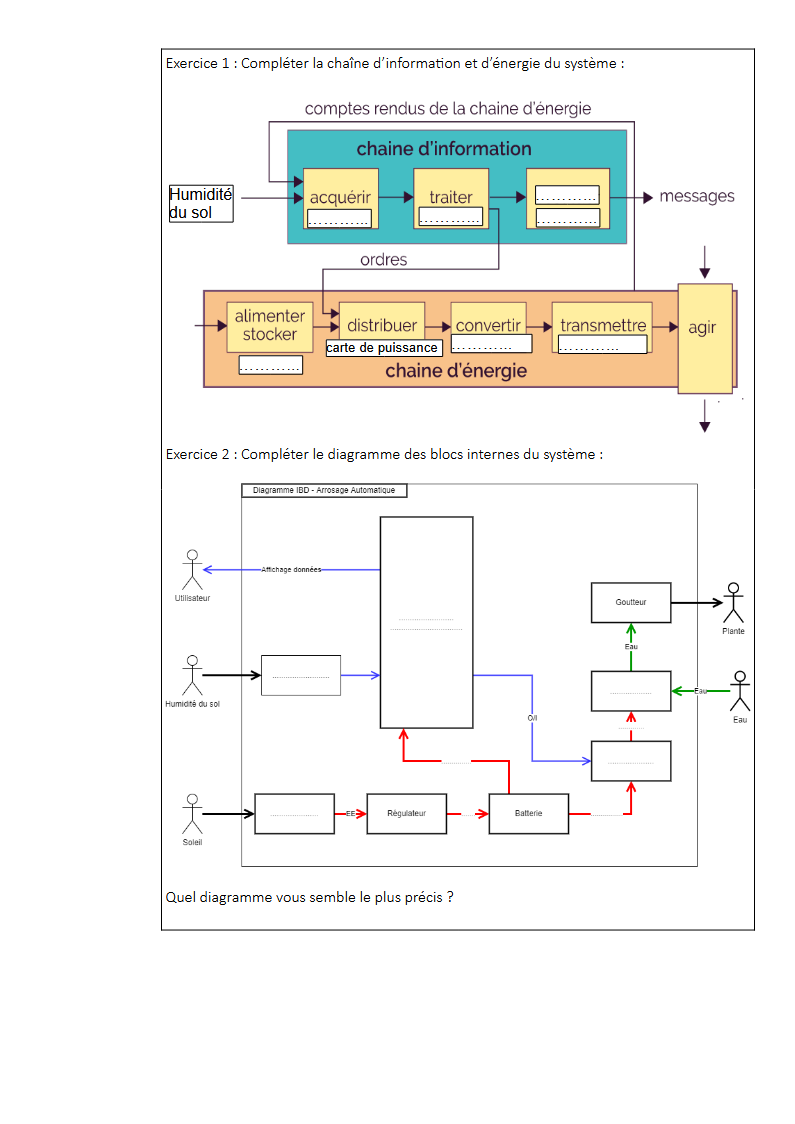

1 - Diagramme des blocs internes

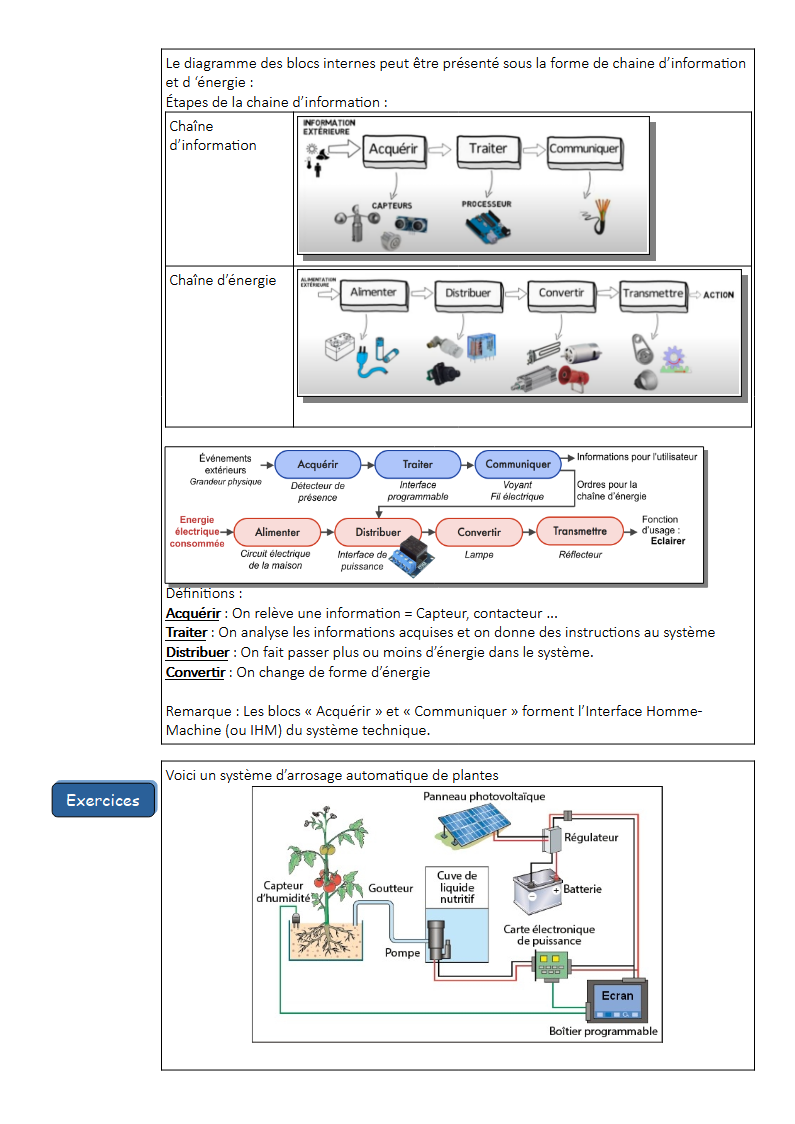

1.2	Compléter la première page Diagramme des blocs internes en vous aidant de : Chaîne des énergies : Chaîne d'information : Images à replacer - - - - -
2 - Diagramme PERT
2.1	Compléter la seconde page "Analyse fonctionnelle", en indiquant la fonction d'usage, les fonctions et solutions techniques.
2.4	Modifier la couleur des flèches du Diagramme des Blocs Internes en fonction du type de signal qu'elles matérialisent : Mettre les flèches en rouge si le signal est numérique Mettre les flèches en vert si le signal est analogique

---
