Diagramme d'état et d'activité d'un éclairage urbain automatisé

1 - Matériel et Organisation de l'îlot.

	Matériel :		Objectif :
	- -		Schématiser de façon normalisée le fonctionnement d'un système
	Informatique :		Situation déclenchante :
	activité état éclairage_automatisé.pdf [pdf]		Comment rendre l'éclairage urbain plus intelligent ?
	Organisation du groupe :		Reformulation :
	: Collaboratif

2 - Comportement attendu de l'éclairage

Fondamental : Description du fonctionnement de l'éclairage automatique

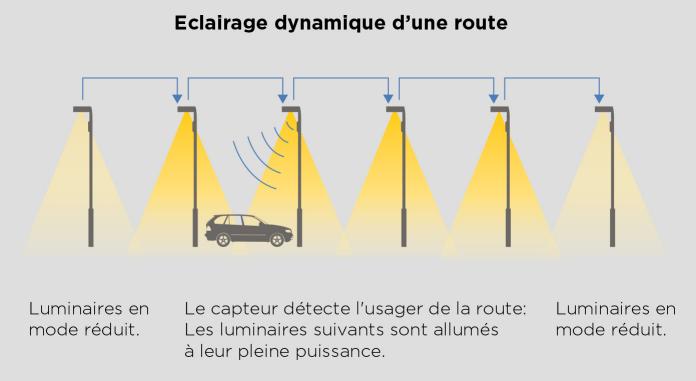

Dans les prochaines séances vous allez devoir automatiser l'éclairage public. Dans un premier temps nous ne tiendrons pas compte de la transmission des informations entre les luminaires.

Vous allez dans cette séance réaliser le diagramme d'état et d'activité de ce système d'éclairage.

L'éclairage peut se trouver dans deux états différents. Allumé ou éteint.

Pour que l'éclairage s'allume il faut :

Qu'il fasse nuit (obscurité)
Qu'une personne ou une voiture se déplace dans la rue.

Lorsque la voiture est passée, il est conseillé d'attendre 120 secondes avant que l'éclairage ne s'éteigne.

II - Mon Travail

Méthode : Travail à Faire

Diagrammes Etat - Activité robot aspirateur - Travail collectif en classe
1	Ouvrir le fichier	[pdf]
2	Regarder la vidéo si vous ne l'avez pas vu lors de l'activité précédente : Vidéo fonctionnement store Après avoir observé le fonctionnement du robot aspirateur en classe entière compléter son diagramme d'état et d'activité. Correction en classe entière
Diagrammes État - Activité Éclairage public automatisé
3	Compléter compléter le diagramme d'état^[1] de l'éclairage automatique.	Diagramme état
4	Compléter le diagramme d'activité^[2] l'éclairage automatique. *Le système pouvant se trouver dans deux états différents, il convient de réaliser deux diagrammes d'activité, 1 pour chaque état.*	Diagramme activité
5	^[3] Enregistrer votre travail

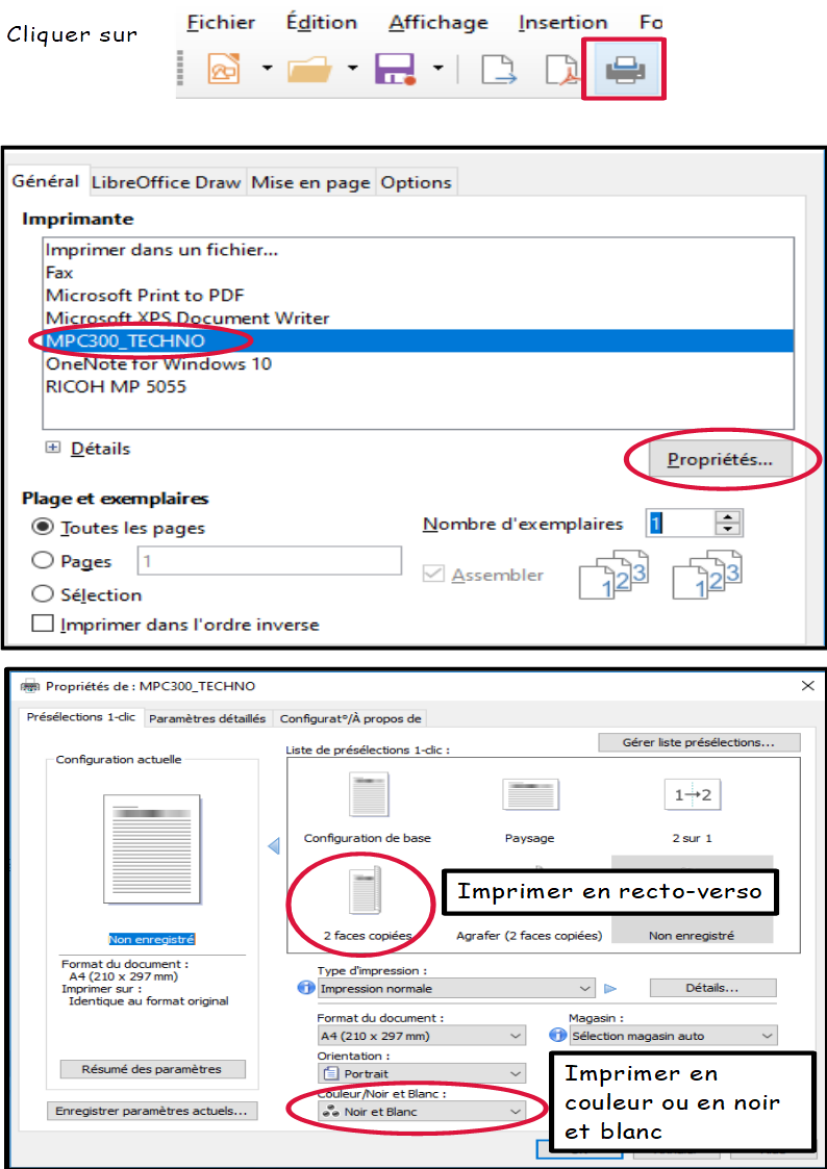

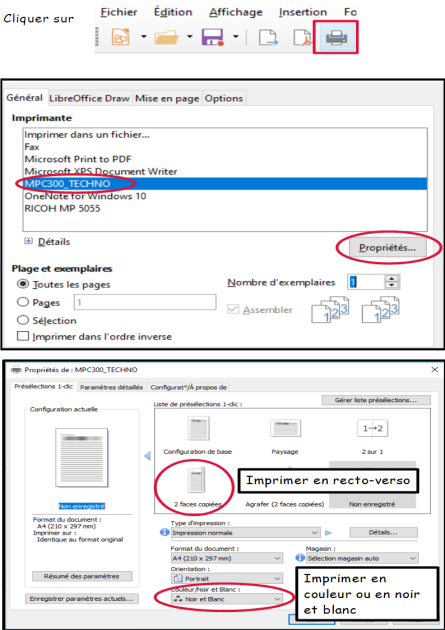

6	^[4]Imprimer votre travail sur l'imprimante MPC 300 Techno - Recto Verso

Fondamental :

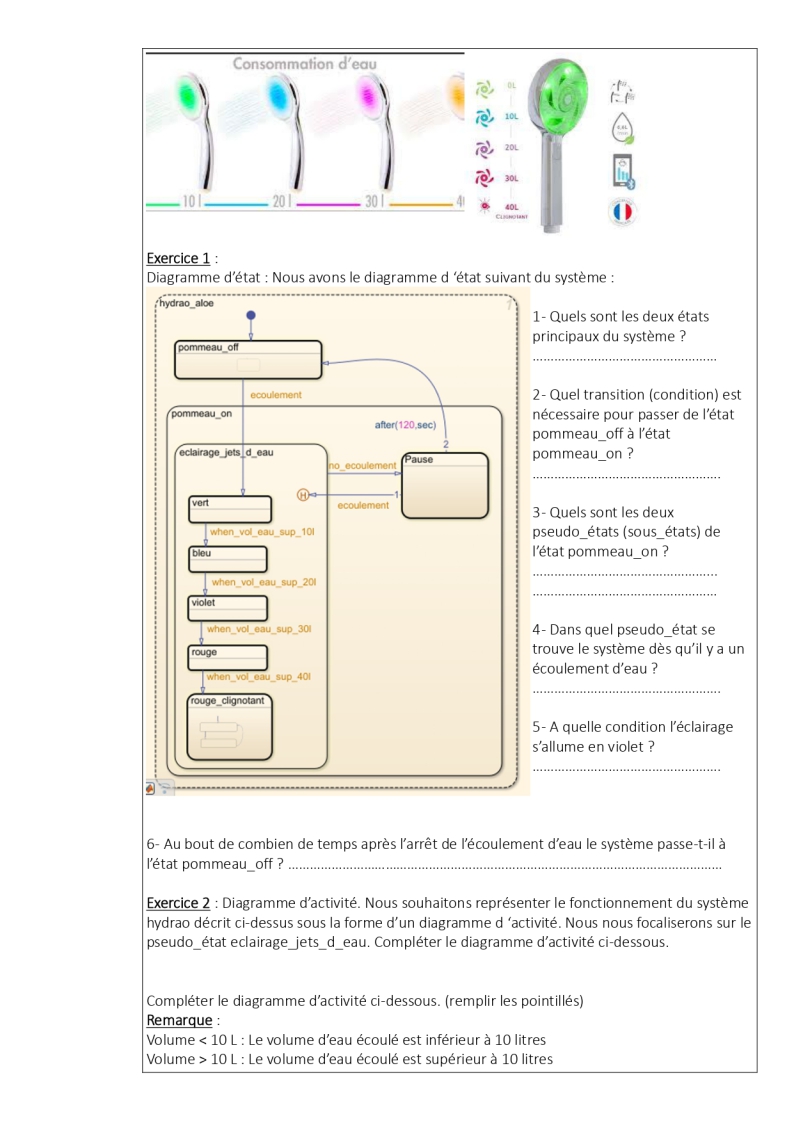

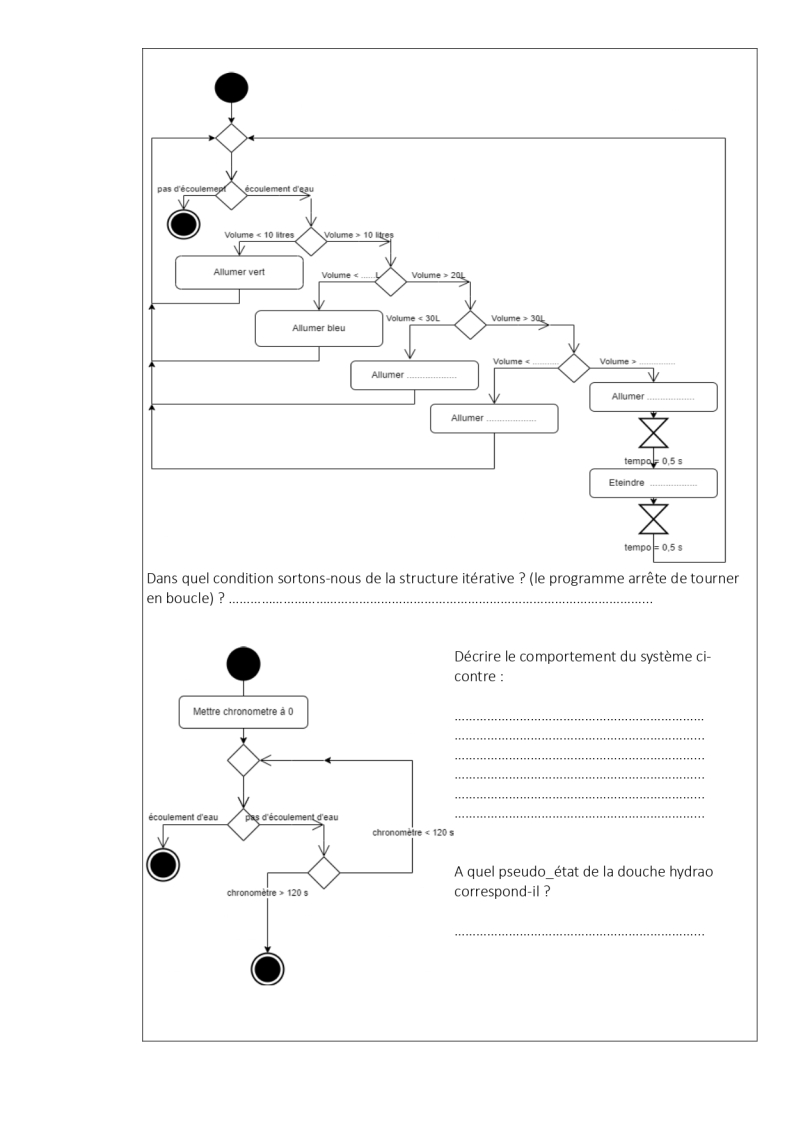

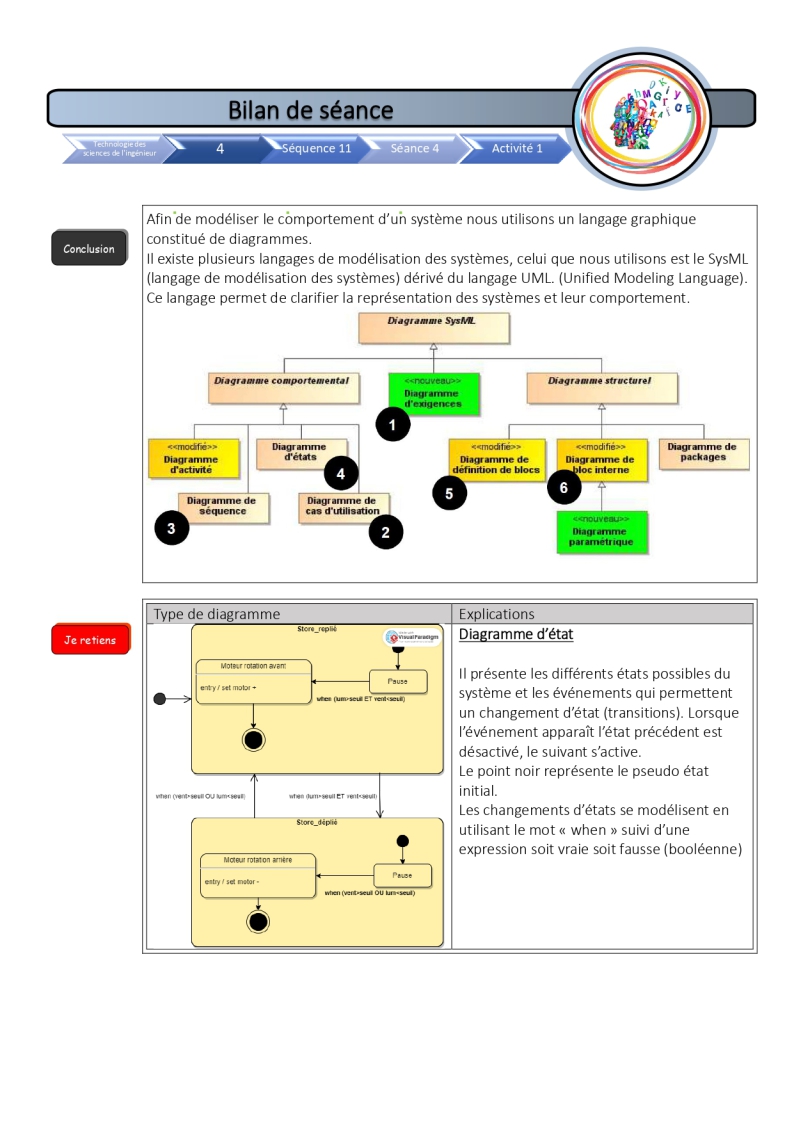

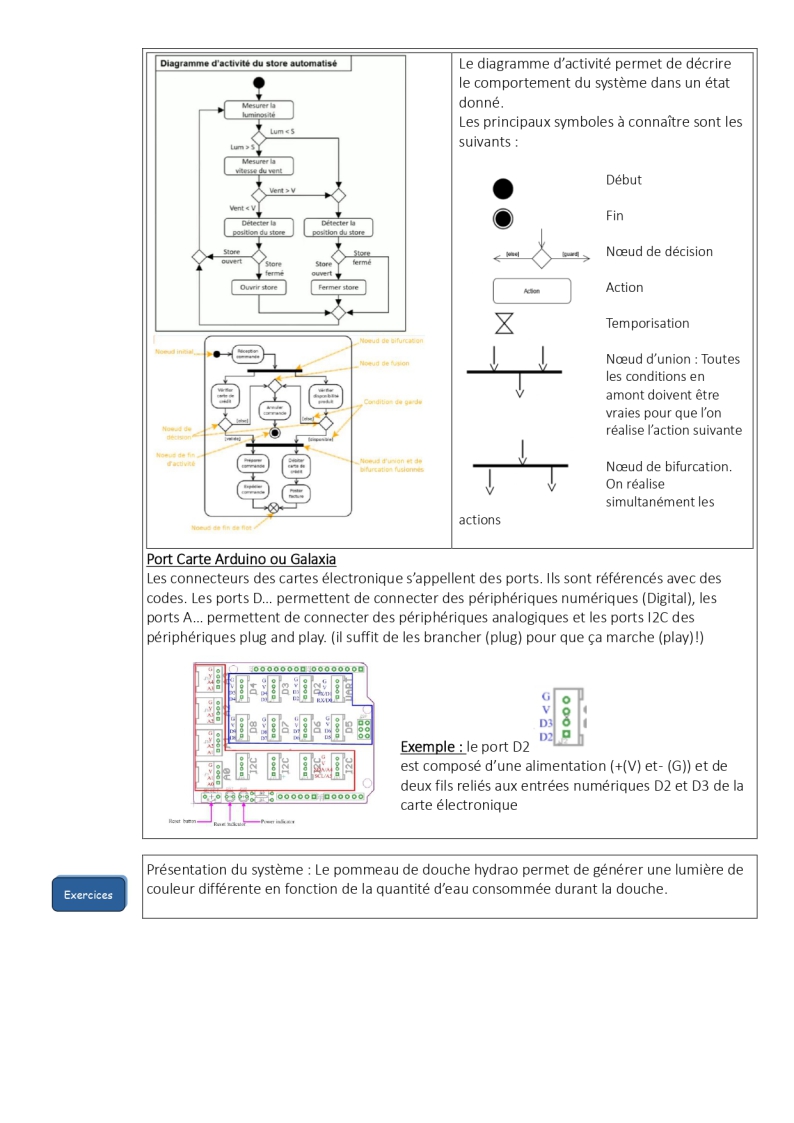

bilan_s4_word.pdf [pdf]

bilan_s4_v2.docx [doc]
