1 - Analyse fonctionnelle :

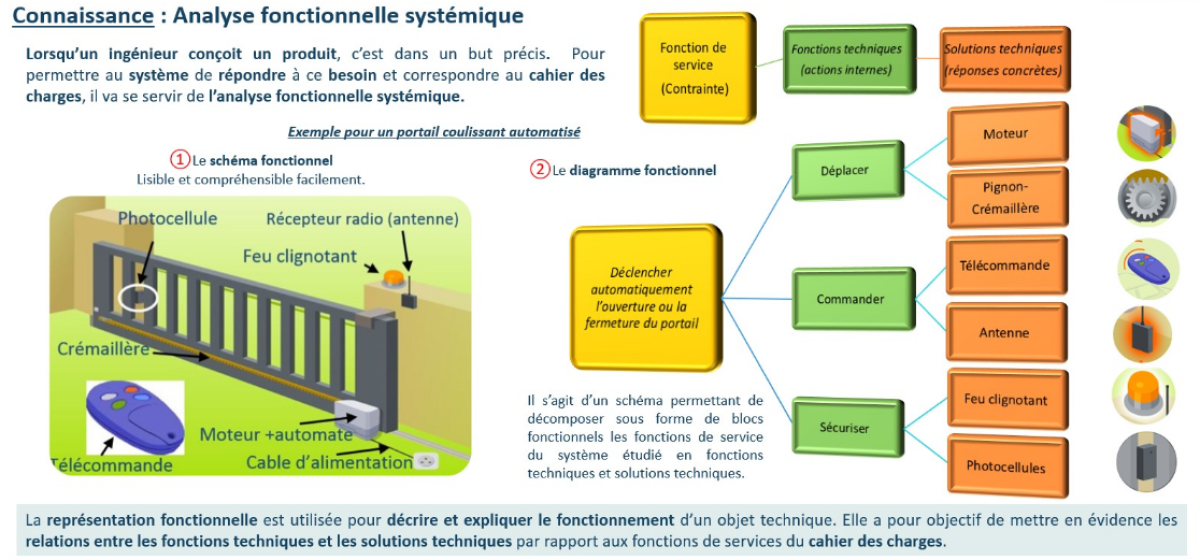

On identifie la ou les fonctions de service, puis on cherche quelles sont les fonctions techniques à mettre en oeuvre pour réaliser chaque fonction de service.

Fonctions de service : Ce sont les fonctions que doit réaliser pour rendre service à l'utilisateur.

Exemple : Aspirateur

  • Fonction de service : Aspirer la poussière

  • Fonction technique :

    • Aspirer

    • Stocker

    • Assurer la sécurité

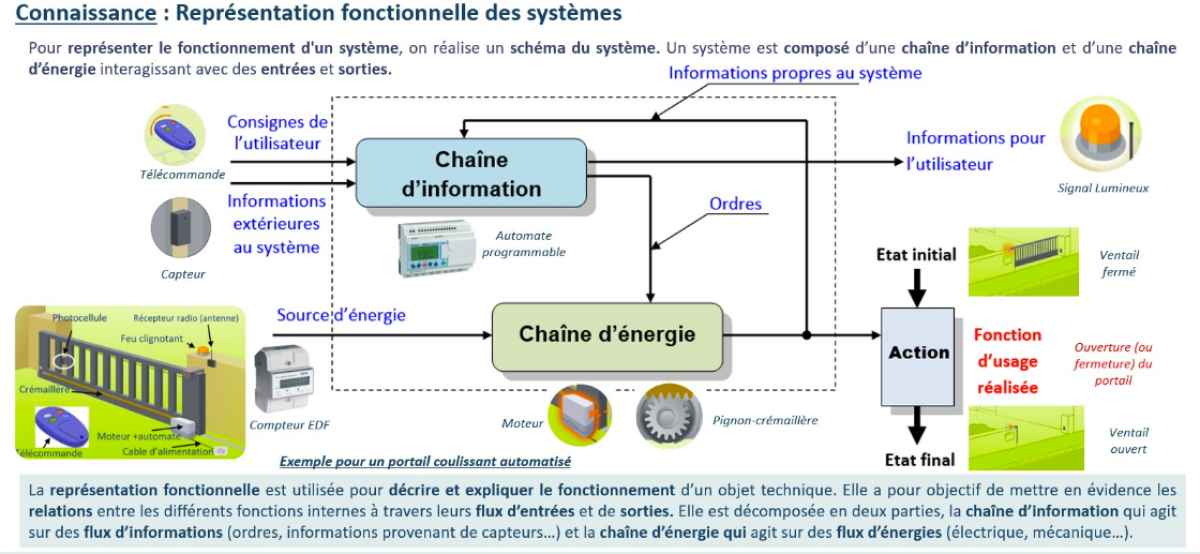

2 - Chaînes d'énergie et d'information

3 - Composant d'un système automatisé [pdf]

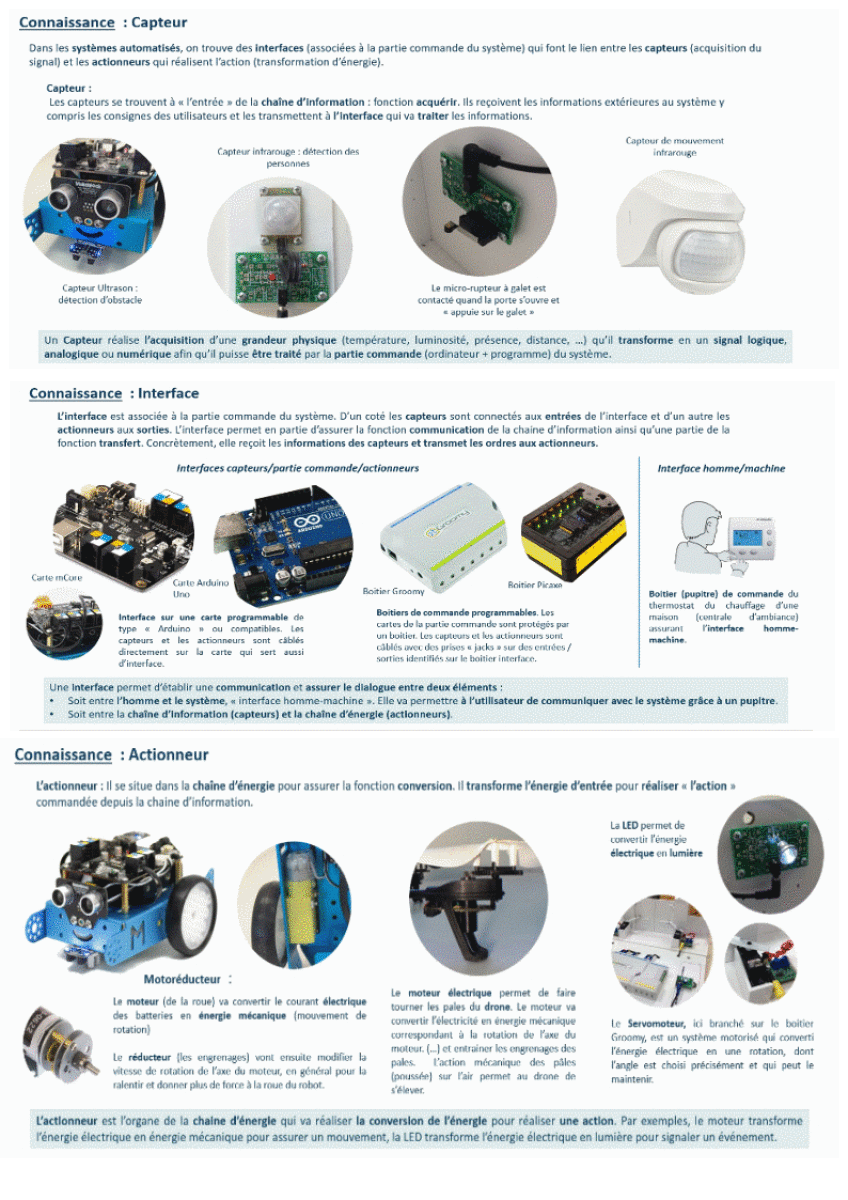

3.1- Exemple d'actionneur : Le servomoteur

Un servomoteur est un système motorisé capable d'atteindre des positions prédéterminées, puis de les maintenir. La position est : dans le cas d'un moteur rotatif, une valeur d'angle et, dans le cas d'un moteur linéaire une distance. On utilise des moteurs électriques (continu, asynchrone, brushless) aussi bien que des moteurs hydrauliques. Le démarrage et la conservation de la position prédéterminée sont commandés par un système de réglage.

3.2 Exemple d'interface programmable (module de commande) : La carte ARDUINO

Le microcontrôleur peut être programmé pour analyser et produire des signaux électriques, de manière à effectuer des tâches très diverses comme la domotique (le contrôle des appareils domestiques - éclairage, chauffage...), le pilotage d'un robot, de l'informatique embarquée, etc.

C'est une plate-forme basée sur une interface entrée/sortie simple.

Bouclier venant sur la carte Arduino permettant de brancher dessus des capteurs et des actionneurs de manière simplifiée.
